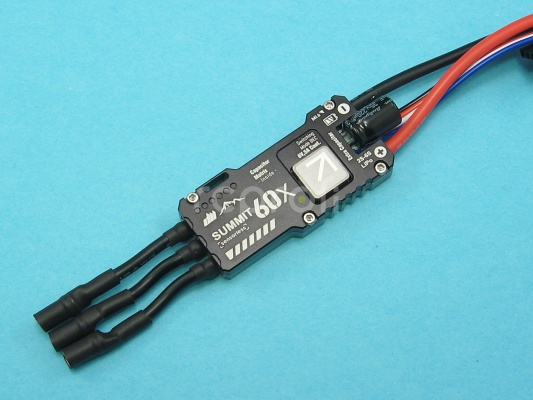

SUMMIT 60X je vhodný pro modely letadel, především elektrických větroňů. Je vybavený výkonným BEC.
Regulátor je určený pro napájení z baterie LiPo 2S-6S. Max. proud je 60A.
UBEC 6V, 5A.
Základem regulátoru SUMMIT 60X je regulátor BL Heli, původně určený pro
drony. Regulátory pro drony nemají obvody BEC pro napájení palubní
soustavy. Tyto obvody byly doplněny.
SUMMIT 60X je navržen tak, aby zabíral co nejméně místa. Elektronika je uložena v duralovém pouzdru. To je odolné a současně slouží jako chladič.
Regulátory s napětím BEC 6V mají ČERNĚ eloxované pouzdro.
Všechny regulátory SUMMIT 60X jsou ultra malé a především úzké, což usnadňuje jejich použití v trupech elektrovětroňů. Díky tomu jsou tyto regulátory jedny z nejmenších na trhu!
Regulátor je opatřený konektory 3,5mm pro připojení elektromotoru, XT60 pro připojení akumulátoru a čtyřžilovým vodičem pro připojení do přijímače (3+1 pro telemetrii).
Protokol telemetrie je KISS. Firma Dualsky připravuje adaptér pro konverzi do protokolů Sbus a Exbus.
Poznámka: Programování je možné pouze prostřednictvím aplikace "BLHeli_32" v konfigurátoru BLHeli Suite.
Pro programování je třeba použít adaptér USB-UART a vhodné aplikace:
https://github.com/bitdump/BLHeli/releases
https://github.com/bitdump/BLHeli
Název aplikace:
BLHeliSuite32.exe
Adaptér pro konverzi UART - USB
Regulátor se připojí k adaptéru třemi vodiči, které jsou ukončeny servokonektorem.
Čtvrtý vodič (modrý) je připraven pro zapojení telemetrie.
Propojení s PC
Nastavení při dodání je vhodné pro akrobatické modely.
Směr otáčení: normální
Časování motoru: Auto
Plynová páka min. 1040
Plynová páka max. 1960
Vypnutí podpětí: 3V
Nastavení brzdy: 80 %, aktivováno
PWM frekvence: 24kHz
Hmotnost: 40g včetně kabelů a konektorů
Pro větroně musí být jinak nastavena brzda
Příprava: Connect - Read setup - Check
"Brake On Stop" = 100%
"Non Damped Mode = OFF
Regulátory pro drony mají mnoho programovacích možností, které se v plošníku nepotřebují, a v programu jsou uvedeny. Podrobný návod k použití programu je v angličtině, je přiložen k výrobku.
Regulátory pro drony mají mnoho programovacích možností, které se v
plošníku nepotřebují. Podrobný návod k
použití programu je v angličtině, je přiložen k výrobku.
Překlad do češtiny najdete tady.
Pro plošníky moc užitečný nebude, přinejmenším ale poskytuje zajímavý
náhled do problematiky regulátorů, o které běžný uživatel ne-dronař
nemá (a ani nemusí) mít tušení.
