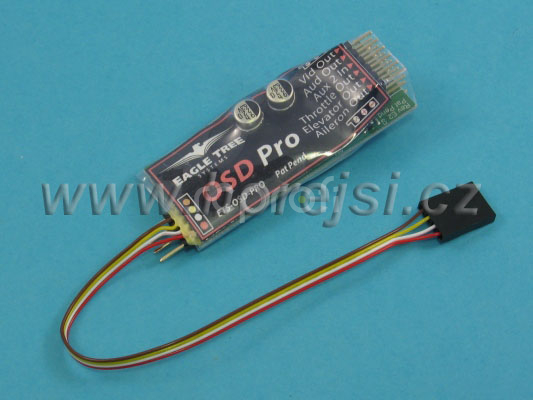

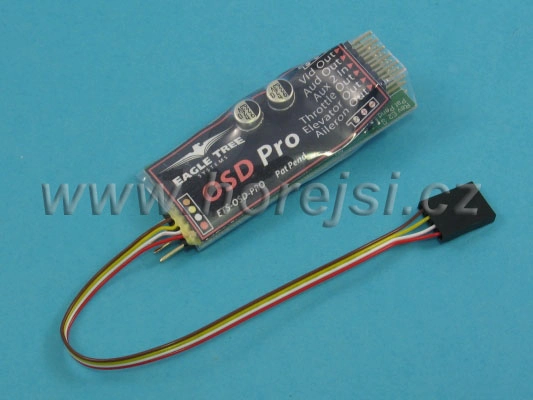

E-logger OSD PRO

Jednotka OSD PRO (on Screen Display) slouží pro vkládání alfanumerických dat do obrazu, který je současně snímán videokamerou.
Naměřená data se pak objeví zapsána do obrazu na televizoru nebo na obrazovce počítače (viz obrázek, po kliknutí se zobrazí ve velkém formátu).

OSD PRO má tedy dva vstupy:

• videokamera - poskytuje obraz
• měřící ústředna eLogger V3/V4 - poskytuje data podle připojených sond podle vlastního výběru (souřadnice GPS, rychlost, teplota, elektrické hodnoty atd.)

a jeden výstup:

• namixovaný signál pro televizor resp. počítač. Signál se následně převádí do speciálního vysílače na palubě modelu a přijímá se na zemi.

Typické zapojení telemetrického systému s OSD
Systém může být doplněn jednotkou Eagle Eyes. Ta ovládá přijímací anténu na zemi tak, aby byla otočená stále směrem k letícímu modelu a aby byl zajištěn stálý optimální příjem. Jednotka Eagle Eyes má i další funkce.

Nastavení zobrazených dat:
Zobrazovaná data je možno zvolit a nastavit na obrazovce zcela libovolně.
Nastavování se provádí pomocí pozemní obrazovky: Jednotka OSD PRO (v modelu) je připojena ke dvěma dalším volným kanálům řídící RC soupravy. Jejich přepínáním se vyvolávají jednotlivá menu pro nastavení. Ta se zobrazují na pozemní obrazovce a jednotlivé položky se dají měnit a nastavovat.
Druhou možností je programování pomocí počítače, který je připojen speciální propojkou nebo kabelem USB.

Další funkce:
OSD PRO umožňuje mnoho dalších funkcí, např.

• zobrazení dráhy letu vzhledem k bodu startu
• naprogramování bodů v terénu, nad kterými hodláte letět
• RTH (return to home) - naprogramování návratu nad bod startu
• letový simulátor
• hlasový výstup
• atd.

Upozornění: Správné nastavení funkce návratu nad bod startu (RTH) je velmi náročné. Mimo jiné je při programování třeba správným způsobem definovat vlastností modelu, ve kterém je elektronika instalována.
Nemůžeme proto přebírat odpovědnost za správnou funkci RTH.
Upozorňujeme, že avionika není určena pro létání bez vizuálního kontaktu s modelem.
