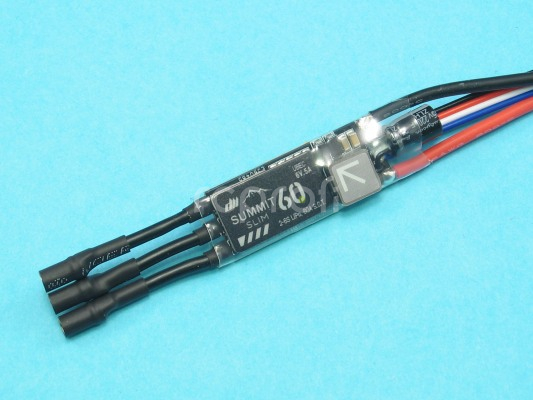

Regulátor SUMMIT 60 SLIM je určený pro napájení z baterie LiPo 2S-6S.
UBEC 6V, 5A. Max. proud je 60A.
SUMMIT 60 SLIM je pro modely letadel, především elektrických větroňů. Je vybavený výkonným BEC.
Základem regulátoru SUMMIT 60 SLIM je regulátor BL Heli, původně určný pro
drony. Regulátory pro drony nemají obvody BEC pro napájení palubní
soustavy. Tyto obvody byly doplněny.
Pozor: Zkratka S.O.T v názvu znamená Short Operation Time. Protože regulátor nemá žádnou součástku pro chlazení, doba chodu na plný plyn je omezena na 30 sekund.
SUMMIT 60 ve verzi SLIM je navržen tak, aby zabíral co nejméně místa. Je dodáván ve smršťovací bužírce. Všechny regulátory SUMMIT 60 SLIM jsou ultra malé a především úzké, což výrazně usnadňuje jejich použití v trupech elektrovětroňů. Díky tomu jsou tyto regulátory jedny z nejmenších na trhu!
Rozměry regulátoru: 18x60x10mm (jen regulátor bez kabelů, výška 10mm je přes kondenzátor s kabely, bez něj je tloušťka jen 8mm)
Regulátor je opatřený konektory 3,5mm pro připojení elektromotoru, XT60 pro připojení akumulátoru a čtyřžilovým vodičem pro připojení do přijímače (3+1 pro telemetrii).
Protokol telemetrie je KISS. Firma Dualsky připravuje adaptér pro konverzi do protokolů Sbus a Exbus.
Poznámka: Programování je možné pouze prostřednictvím aplikace "BLHeli_32" v konfigurátoru BLHeli Suite.
Pro programování je třeba použít adaptér USB-UART a vhodné aplikace:
https://github.com/bitdump/BLHeli/releases
https://github.com/bitdump/BLHeli
Název aplikace:
BLHeliSuite32.exe
Adaptér pro konverzi UART - USB
Regulátor se připojí k adaptéru třemi vodiči, které jsou ukončeny servokonektorem. Čtvrtý vodič (modrý) je připraven pro zapojení telemetrie.
My jsme použili "BLheli USB programmer" od firmy Rotorama.
Cena pár stokorun.
Adaptérů, které se dají použít, je na trhu více.
Pokud si netroufáte, napište a my regulátor naprogramujeme.
Propojení s PC
Zapojení vodičů ze servokonektoru shora dolů
GND
|
minus |
| NC |
plus |
S
|
signál |
| NC |
není zapojeno
|
Displej v nastavení při dodání
Nastavení při dodání je vhodné pro akrobatické modely.
Směr otáčení: normální
Časování motoru: Auto
Plynová páka min. 1040
Plynová páka max. 1960
Vypnutí podpětí: 3V
Nastavení brzdy: 80 %, aktivováno
PWM frekvence: 24kHz
Hmotnost: 34g včetně kabelů a konektorů
Pro větroně musí být jinak nastavena brzda Příprava: Connect - Read setup - Check
"Brake On Stop" = 100%
"Non Damped Mode = OFFPokud si netroufáte, napište co potřebujete a my regulátor naprogramujeme.
Regulátory pro drony mají mnoho programovacích možností, které se v plošníku nepotřebují, a v programu jsou uvedemy. Podrobný návod k použití programu je v angličtině, je přiložen k výrobku.
Překlad do češtiny najdete tady. Pro plošníky moc užitečný nebude, přinejmenším ale poskytuje zajímavý náhled do problematiky regulátorů, o které běžný uživatel ne-dronař nemá (a ani nemusí) mít tušení.
