Propojka CASTLE LINK 3

Novinka

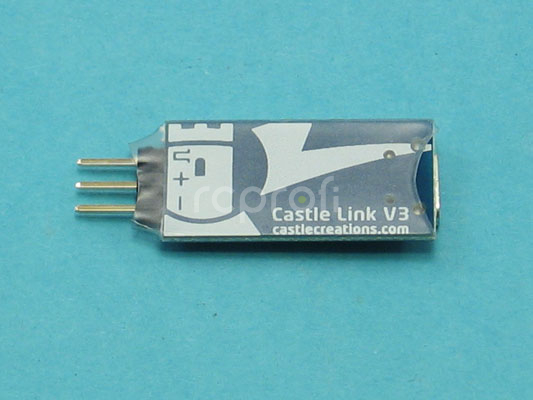

Propojka CASTLE LINK 3

Castle Link 3 se liší od předchozí verze jiným konektorem USB. Celý popis »

Značka: Castle	Kód produktu: HD-3464
Odpovědnost za vady: 2 roky

929 Kč s DPH

skladem > 3 ks Chrudim do 2 dnů, Pardubice do 2 dnů

Popis zboží

Castle Link 3 se liší od předchozí verze jiným konektorem USB. Nová verze má USB mikro.

PROSÍME ČTĚTE, I KDYŽ PROPOJKU NEMÁTE

Zdá se Vám programování regulátoru pomocí plynové páky zdlouhavé? Nevíte, jak jste vlastně regulátor naposledy nastavili? Zkuste to s počítačem a programovacím kitem CASTLE LINK.

Systém funguje pro všechny regulátory Castle Creations.

CASTLELINK se připojí k "přijímačovému" kablíku regulátoru a k USB portu počítače. Pak je možno snadno a rychle zjistit aktuální nastavení regulátoru, popřípadě na obrazovce změnit a jediným kliknutím poslat do regulátoru.
Připojení propojky se zjednoduší Y-kabelem QuickConnect.

STAŽENÍ APLIKACE
Aplikaci CASTLE LINK pro naprogramování regulátoru PHOENIX a instalaci nových verzí programového vybavení regulátorů je možno stáhnout zdarma.

Stránka s aplikací ke stažení je tady. Pro stažení klikněte na záložku "Download Castle Link".

MANUÁL PRO APLIKACI

aplikace Castle Link v češtině je tady.
Aplikace se používá pro všechny regulátory firmy Castle a kvůli zjednodušení obsluhy se otevírají pouze okna pro regulátor, který zrovna programujete.
Po připojení si můžete ověřit naprogramování regulátoru. Aplikace také upozorní na zastaralou verzi firmware připojeného regulátoru a nabídne update - ten je hotov během několika sekund.
Většina textu v aplikaci je přeložena do češtiny.

DALŠÍ DŮLEŽITÉ INFORMACE

(překlady statí, které napsal Steve Rogers, překlady do češtiny)
- programování koncových bodů křivky plynuKALIBROVÁNÍ REGULÁTORU S VYSÍLAČEM, zásadní i pro plošníky, BEZ PROPOJKY)
- programování velikosti otáček v režimu governor
- programování autorotace

REŽIM DEMO
V režimu DEMO si můžete i bez propojky Castle Link a regulátoru vyzkoušet nastavení všech programovatelných funkcí.
Program otevřete, klikněte na záložku "Having Trouble Connecting Your Device?" a zvolte příslušný regulátor. Poté budete mít přístup na všechny možnosti naprogramování regulátoru.

MANUÁL pro verzi 1.56.
Firmware 1.56 je oproti předchozím verzím zcela přepracován. Množství úprav má obecnou platnost. Týká se zejména vrtulníků. Český překlad.

MANUÁL pro verzi 2.00. Další verze firmware, z června 2008. Opět se týká úprav vrtulníkových součástí programu a přináší i další obecná vylepšení. Český překlad.

Nové verze zavádějí kromě specifických úprav pro nové typy regulátorů ICE se spínanými obvody BEC i výrazné vylepšení chodu "oběžek": kromě zlepšení rozběhu je ohlášeno dokonce zvýšení jejich výkonu.

HISTORIE ÚPRAV
anglický originál

Od roku 2004 kdy regulátory vznikly bylo vydáno cca 60 verzí firmare. Dají se přehrát do starších regulátorů.

Bylo by jistě naivní domnívat se, že ostatní výrobci nepotřebují vyvíjet programy a opravovat chyby. Jen regulátory Castle Creations Vám ale dávají možnost sledovat vývoj, nové verze programu si bezplatně instalovat a okamžitě využívat.

DISKUSNÍ FÓRUM
najdete na http://www.rcgroups.com/castle-creations-168/

OBRAZOVKY POČÍTAČOVÉ APLIKACE (mohou se trochu lišit podle verze aplikace) Nápověda pro ovládání programu je obsažena přímo v programu (modré otazníčky, v oknech programu).

USB Connection Status- signalizuje připojení castlelinku Device Connection Status- signalizuje připojení regulátoru nebo jiného zařízení

Jedna z nejdůležitějších záložek • Vehicle Type - typ modelu • Throttle Type - způsob regulování motoru • Throttle Response - rychlost odezvy na změnu plynu • Settings for Governor Mode - typ governoru • Governor Gain - zisk governoru funguje stejně jako zisk gyra • Initial Spool-Up Rate - rychlost rozběhu motoru do nastavených otáček. V tomhle regulátor naprosto vyniká, umí skoro okamžitě roztočit rotor bez toho, aby očesal hlavní kolo, nebo se můžeme kochat dokonalým rozběhem, který může trvat takřka 45s • Head Spead Change Rate - rychlost změny z jedněch otáček na jiné • Battery Pack Voltage - hodnota napětí baterie při zátěží • Motor nad Gearing - zde si nastavíme převodový poměr a počet pólů motoru • Desired Head Speeds - námi požadované otáčky na rotoru při různých velikostech plynu

• Brake Strength - tvrdost brzdy • Brake Delay - zpoždění brzdy • Brake Ramp - brzdná rampa (čas, po kterém začne regulátor naplno brzdit)

• Cutoff Voltage - velikost vypínacího napětí • Current Limiting - citlivost regulátoru na přetížení od velmi citlivého, až po zcela vypnutou ochranu • Cutoff Type - rychlost vypnutí motoru při poklesu napětí

• Motor Start Power - velikost výkonu při rozběhu motoru z nuly • Motor Timing - časování motoru • Direction - směr otáčení motoru • PWM Rate - frekvence řízení motoru

• Power-On Beep -pípnutí při zapojení motoru ano/ne

• Update firmware regulátoru

• Zálohování nastavení regulátoru do souboru, čtení nastavení ze souboru
SBĚR DAT Regulátory řady ICE umožňují během letu sběr elektrických dat, jejich záznam do paměti regulátoru a dodatečné vyhodnocení. K tomu účelu byla do hlavního menu aplikace CastleLink přídána záložka "Logging". V této záložce je možno definovat snímané parametry, rychlost snímání dat, je možno nastartovat přenos dat z regulátoru do paměti počítače. Získaná data jsou ideální nástroj pro posouzení velikosti proudu, napětí, otáček, kolísání napětí atd. Tak je možno snadno zjistit namáhání součástí pohonné jednotky a zjistit, zda jsou čásrti soustavy motor - baterie - regulátor pro danou aplikaci vhodné a správným způsobem využité. Zaznamenaná data je možno vyhodnotit v programu, který je součástí software CastleLink.
• Enable Logging for the Following- výběr veličin, které chceme zaznamenávat • Logging Duration - zobrazení max. času záznamu při určité vzorkovací frekvenci • Sample Frequency - nastavení vzorkovací frekvence • Download Logged Data - stáhnutí letového záznamu z regulátoru • Clear Logged Data - vymazání záznamu z regulátoru
PŘÍKLAD ZÁZNAMENANÝCH DAT

Naprogramování regulátoru je možno uschovat do souboru, poslat dál e-mailem nebo vytisknout.
