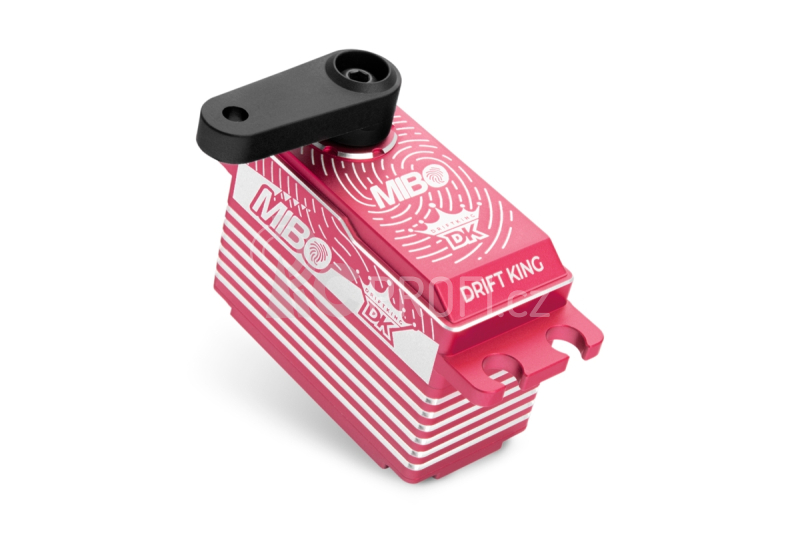

MIBO Drift King Alu Red Programmable (RWD Drift Spec/33.0kg/8.4V) Brushless Servo

Extrémně silné a rychlé programovatelné digitální nízkoprofilové servo se střídavým (brushless) motorem s ocelovými převody a výstupní hřídelí uloženou na dvou kuličkových ložiscích pro použití především v RWD RC drift autech 1:10. Pro dokonalé chlazení i při vysokém zatížení je servo uloženo v hliníkové krabičce.

Servo bylo testováno specificky pro použití v soutěžních RWD speciálech. Co tento vrcholný model odlišuje od ostatních RWD serv, je jeho výjimečná síla. Hodnota točivého momentu při standardně používaných hodnotách napětí je oproti většině serv téměř dvojnásobná. Díky tomu přední kola drží stopu a úhel doslova jako přibitá. Při stejné rychlosti nasazení úhlu a přehozů je zachována stabilita auta a nedochází k nežádoucímu „vrtění“ v důsledku přetažení úhlu a následnému vrácení zpět. Hladký chod a filtrace signálu z gyra je pak díky střídavému (brushless) motoru a modernímu softwaru samozřejmostí.

S pomocí USB programátoru/rozhraní pro serva KAVAN GO a obslužného PC programu můžete programovat celou řadu parametrů serva (velikost výchylek, vycentrování neutrálu, tlumení, výstupní výkon, citlivost, měkký rozběh, reverz atd.). Navíc zde naleznete i možnost zapnutí režimu SANWA SSR a FUTABA SR.

Doporučení při nastavení

Základní nastavení serva je přizpůsobeno tak, aby vyhovělo co nejširšímu spektru podvozků a elektroniky. Pro optimální přizpůsobení doporučujeme provést následující postup:

1. Ujistěte se, že všechny související hodnoty (trim, koncové body, dvojí výchylky atd.) na Vašem vysílači a gyru jsou v základním nastavení.
2. V případě použití kompatibilní RC soupravy povolte režim SANWA SSR, nebo FUTABA SR (musí být povoleno i ve vysílači).
3. Zkontrolujte smysl výchylek, včetně gyra. V případě potřeby proveďte změnu parametru Obrácení smyslu výchylek
4. Vycentrujte neutrál řízení. V ideálním případě (pokud to Váš podvozek dovoluje) pomocí spojovačky mezi pákou serva a pákou řízení. Pokud tuto možnost nemáte, vycentrujte servo softwarově pomocí parametru Neutrál serva.
5. Nastavte maximální výchylky. Maximální otočení volantu na obě strany by mělo odpovídat maximálnímu vytočení kol podvozku. V tomto úhlu by se měly dorazy mírně opírat o ramena, nebo kola zůstat v poloze, kde nehrozí jejich kontakt s jakoukoliv částí zavěšení. Nastavte pomocí změny délky páky serva, nebo pokud to není možné, softwarově pomocí parametru Velikost výchylky.
6. Nastavte parametr Tlumení na minimální hodnotu, která je potřebná pro potlačení klepání předních kol při jízdě.

Programovatelné funkce

• Velikost výchylky: Slouží k nastavení maximální velikosti výchylek serva. Výchozí nastavení je cca 120° při běžném rozsahu šířek řídících impulsů (900~2100 µs); cca 180° při maximálním povoleném rozsahu šířky řídících impulsů (500~2500 µs).
• Neutrál serva: Slouží k nastavení neutrální (středové) polohy serva.
• Tlumení: Nastavuje charakteristiku chování serva při zastavování jeho pohybu.
• Výstupní výkon: Nastavuje výstupní výkon serva. Čím vyšší hodnota, tím je servo rychlejší a má vyšší tah – samozřejmě, proudový odběr bude úměrně tomu vyšší. Rozsah: 39,2~100%
• Citlivost: Nastavuje citlivost (šířku pásma necitlivosti) serva. Čím vyšší hodnota, tím je pásmo necitlivosti užší – servo se pohne, jen pokud je změna šířky řídícího signálu větší, než je šířka pásma necitlivosti. Nastavená příliš vysoká hodnota citlivosti může v některých aplikacích způsobovat kmitání serva. Rozsah: Ultra High (Extra vysoká – pásmo necitlivosti cca 1 µs) – High (Vysoká – cca 2 µs) – Medium (Střední – cca 3 µs) – Low (Nízká – cca 4 µs)
• Měkký rozběh: Zapíná/vypíná funkci měkkého rozběhu. Tato funkce brání prudkému najetí serva do provozní polohy po zapnutí jeho napájení a omezuje tak nebezpečí poškození jeho převodů.
• Obrácení smyslu výchylek: Obrací smysl výchylek serva.
• FUTABA SR režim: Pouze pro použití serva s kanály RC souprav FUTABA pracujícími v SR režimu. Tuto volbu nezapínejte, pokud používáte odlišné nastavení RC soupravy FUTABA nebo RC soupravu jakékoliv jiné značky.
• Režim SANWA SSR: Pouze pro použití serva s kanály RC souprav SANWA pracujícími v SSR režimu. Tuto volbu nezapínejte, pokud používáte odlišné nastavení RC soupravy SANWA nebo RC soupravu jakékoliv jiné značky.
• Nouzové výchylky fail-safe: V případě úplné ztráty řídícího signálu z přijímače nebo nemůže-li servo signál správně detekovat (např. pro rušení), servo může přejít do jednoho ze tří nouzových režimů:
• (a) Volné: Fail-safe je vypnuto.
• (b) Udržování polohy: servo udržuje polohu odpovídající poslednímu správně přijatému signálu.
• (c) Přechod do neutrálu: Servo se vrátí do neutrální (šířka impulsů 1500 µs) polohy.
• Ochrana při přetížení: Zapíná nebo vypíná ochranu při přetížení serva ve třech úrovních – jakmile přetížení trvá po přednastavenou dobu (v sekundách), výstupní výkon serva je omezen na odpovídající přednastavenou hodnotu (v % max. výkonu).
• Reset: Obnovuje výchozí tovární nastavení připojeného serva.

Rozšířené napájecí napětí 4,8-7,4 V (jmenovité); provozní rozsah napětí 4,8-8,4 V.

Výstupní hřídel s tisícihranem s 25 zuby/5,92 mm.

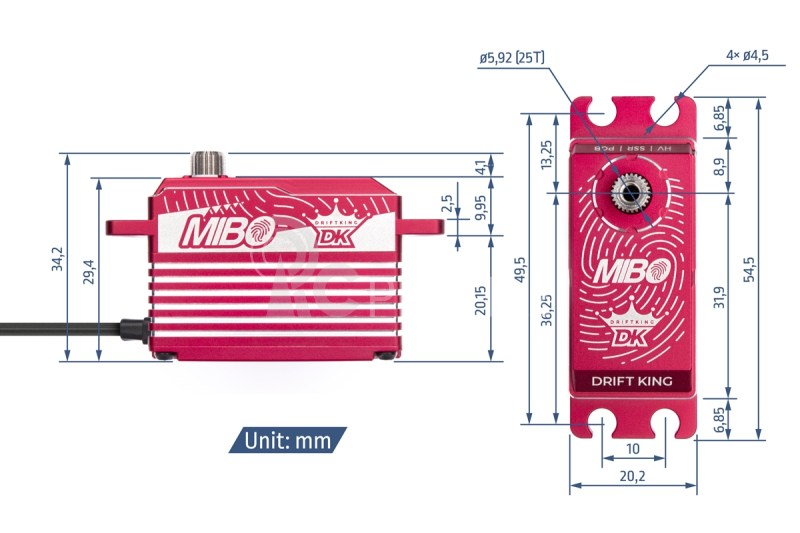

Kvůli použití motoru s vysokým točivým momentem je servo o 3 mm vyšší, než běžná nízkoprofilová serva.
