Klima Europa kit

Charakteristika

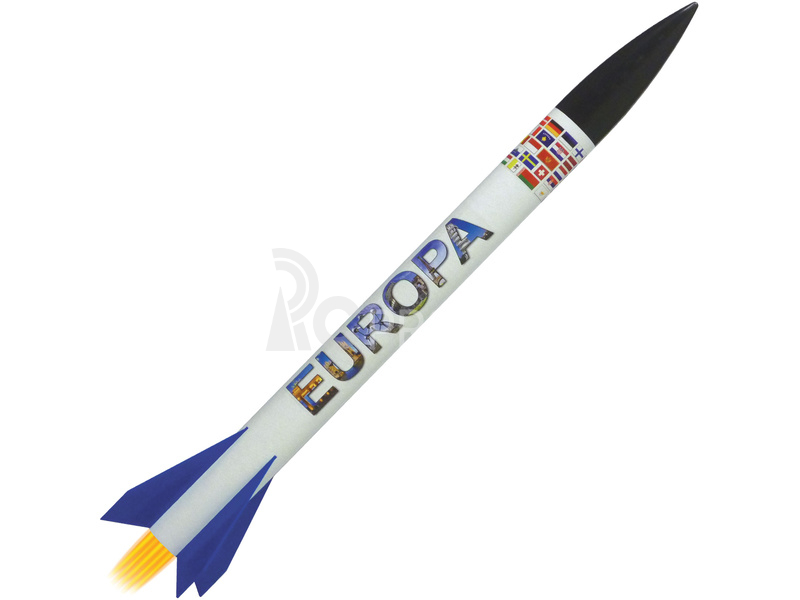

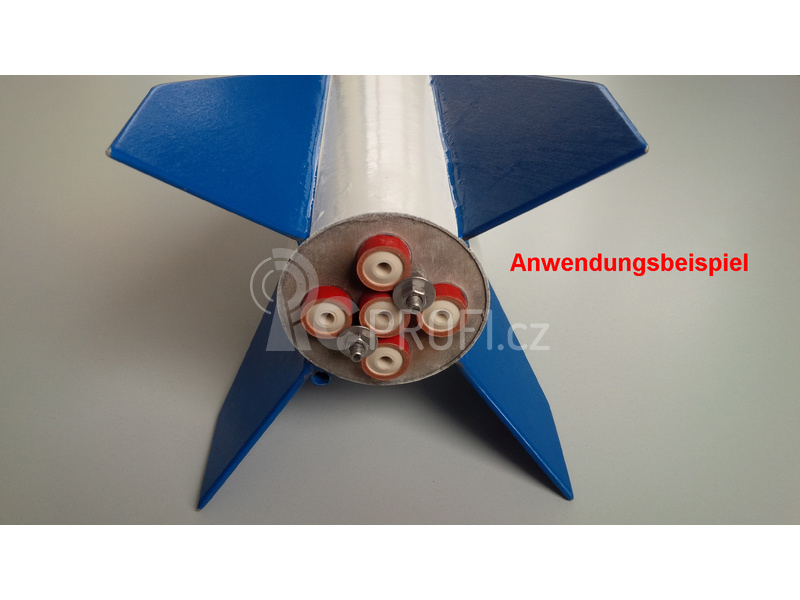

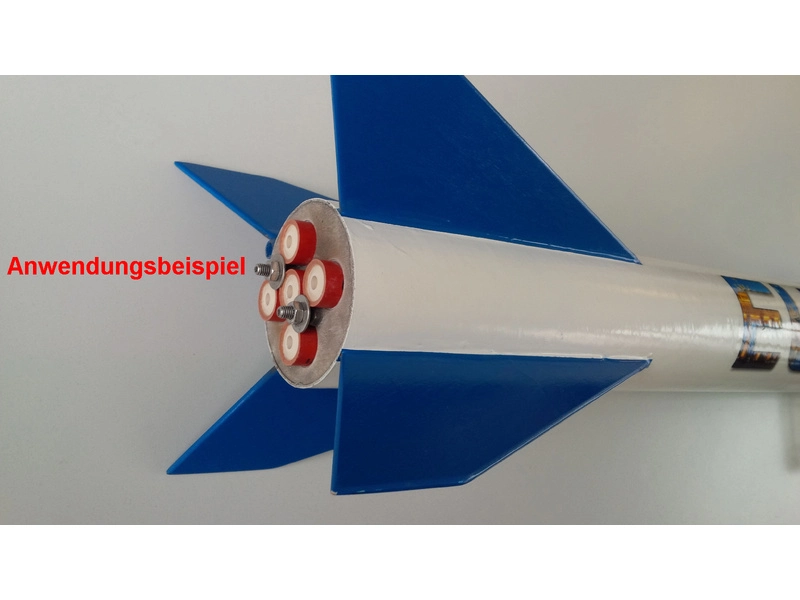

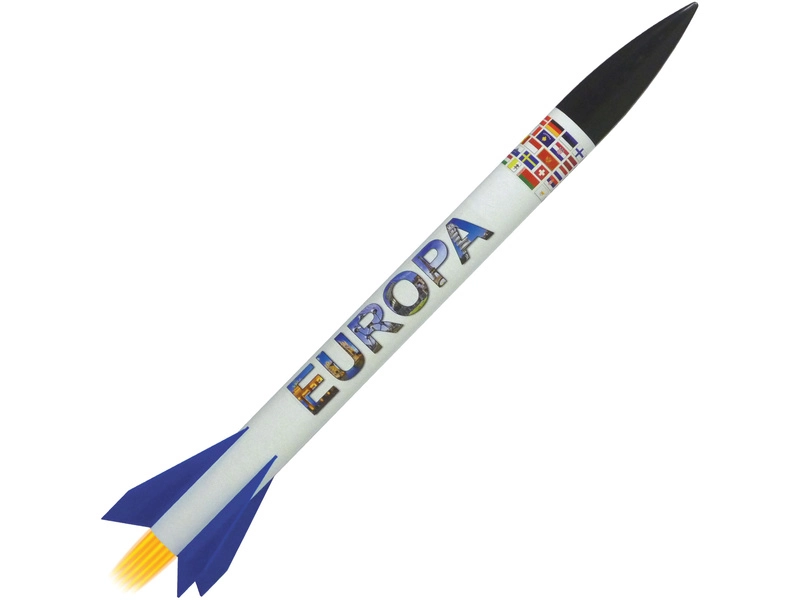

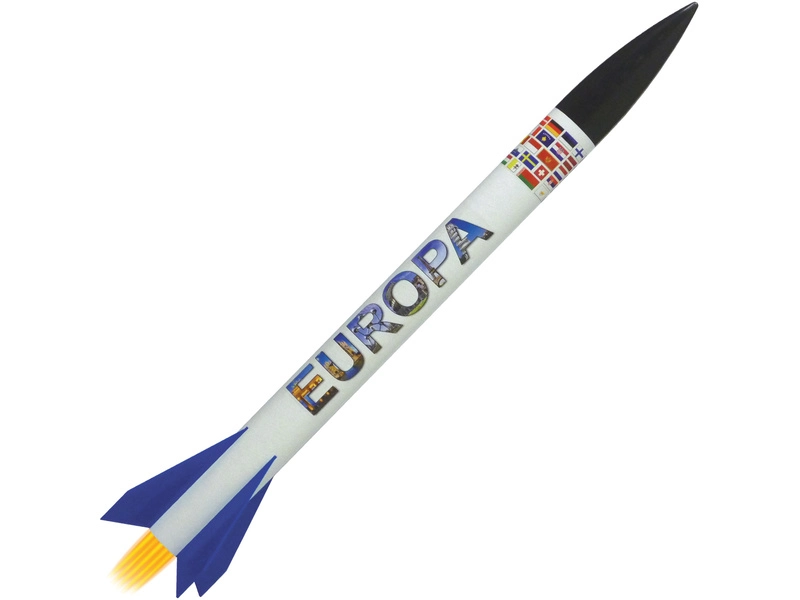

Model rakety Klima Europa je na raketové motory řady C - D. Europa je více než 1 m vysoká raketa na 5 motorů a může dosáhnout výšky až 450 m! Montáž motorů je pomocí dvou šroubů. Návrat padákem o průměru 700 mm.

Obsah balení

Balení obsahuje: 2 tubusy ( na sestavení správné velikosti ), plastovou špici, stabilizátory, držák motoru, padák, obtisky, návod CZ, manuál EN, DE, FR, IT, SP.

Charakteristika

Model rakety Klima Europa je na raketové motory řady C - D. Europa je jeden z Jupiterových měsíců, stejně se jmenuje i model rakety. Europa je více než 1 metr vysoká raketa na 5 motorů a může dosáhnout výšky až 450 m! Montáž motorů je pomocí dvou šroubů. Návrat padákem o průměru 700 mm.

Přestože stavba rakety není příliš komplikovaná, vyžaduje určitou zkušenost a doporučuje se zkušenějším modelářům. Pro zajištění stejného okamžiku zážehu motorů se důrazně doporučuje použít sadu KL-0001 a KL-0012. Vodítka k vedení rakety na rampě se doporučují o průměru 6 mm pro vodící tyč (položka č. KL-7612) .

Stabilizátory jsou vyrobeny z velmi pevného rázuvzdorného ABS a jsou jednoduše zasunuty do drážek montážní trubky. Jsou tedy přesně zarovnány a teoreticky ani nemusí být lepeny!

Komora výmetu

Model obsahuje speciální komoru výmetu, která slouží k ochraně návratového zařízení (padáku, stuhy), před horkými plyny výmetové slože motoru. Ty prochází labyrintem, ve kterém dojde k jejich ochlazení a na výtokové straně se teplota sníží na přijatelnou mez, při které nedojde k poškození padáku. Není proto nutné použít ucpávku výmetu.

Náročnost stavby rakety

Rakety stavební obtížnosti 3 jsou určeny pro zručnější modeláře. V setu je více laserem řezaných dílů. Tělo rakety vyžaduje dokončovací práce. Raketa má promyšlený komplexní design a nosní kužel z plastu nebo balsy. Vyžaduje středně pokročilé dovednosti v modelové konstrukci a dokončování rakety. Pokyny jsou přiloženy. Sestavení může trvat několik dní.

Sestavený model je nutné nabarvit - doporučujeme použít akrylové barvy ve spreji. Barvy ve spreji můžete zakoupit u nás nebo v prodejnách s barvami a laky. Informace ke stavbě a odpálení najdete v tomto článku.

Modely raket

Fáze letu

1. Zapálení motoru - palníkem je zapálena pohonná směs v motoru. Požadovaný směr letu zajistí vodící tyč odpalovací rampy, na které je nasunuta raketa.
2. Tah a akcelerace - raketa je poháněna reaktivní silou raketového motoru.
3. Dohoření pohonné směsi - jakmile pohonná směs vyhoří, začíná hořet zpožďovací směs, která produkuje velké množství kouře. Ten slouží ke sledovaní letu rakety. Rychle se pohybující raketa nyní začíná zpomalovat.
4. Vrchol letu a výmet - po dohoření zpožďovací směsi dochází k zapálení výmetové směsi, která aktivuje návratový systém rakety.
5. Návratový systém - je realizován nejčastěji pomocí padáku, stužky, nebo tzv. heli-blade.

Doporučujeme koupit

Raketu s více motory je možné odpálit více způsoby. Dle způsobu odpálení budete potřebovat různé přislušenství. Způsoby odpálení:

Zápalnou šňůrou

Klasické zapálení přes záplanou šňůru. Budete potřebovat:

• Motory se zápalnicemi
• Bleskovici a samolepící bleskovici (Pyrolepu)
• Zápalnou šňůru
• Odpalovací rampu

Odpalovacím zařízením (sériově)

Bezpečné odpálení elektrickým odpalovacím zařízením, které zažehne elektrický palník a ten přes bleskovici motory se zápalnicemi. Budete potřebovat:

• Motory se zápalnicemi
• Bleskovici a samolepící bleskovici (Pyrolepu)
• Elektrický palník
• Odpalovací zařízení
• Odpalovací rampu

Odpalovacím zařízením (paralelně)

Bezpečné odpálení elektrickým odpalovacím zařízením, které současně přes jednotlivé kanály zažehne elektrické palníky v motorech. Budete potřebovat:

• Motory s elektrickými palníky
• Odpalovací zařízení - Klima Odpalovač Wi-Fi, 5 kanálový
• Odpalovací rampu

Raketové motory

Palníky a ucpávky motorů jsou součástí balení motorů, pokud není uvedeno jinak. Motory Estes jsou opatřeny elektrickými palníky, určené k zažehnutí elektrickým proudem přes odpalovací zařízení. Model je možno osadit motory Klima, také s elektrickými palníky nebo s klasickými zápalnicemi. Více informací o raketových motorech naleznete v přehledu raketových motorů.

Odpálení pomocí odpalovacího zařízení (motory elektrickými palníky) je bezstarostné a bezpečné - stojíte pár metrů od rakety.

Doporučené motory:

• 2xC6-5 + 3xC6-P (190 m / první start)
• 3xC6-7 + 2xD9-P (300 m)
• 2xC6-P + 3xD9-7 (350 m)
• 2xD9-7 + 3xD9-P (450 m)

Odpalovací rampa a odpalovací zařízení

Nářadí pro sestavení

Pro sestavení modelu budete potřebovat: nůžky, tužku, brusný papír, brusný blok, modelářský nůž, lepidlo univerzální, lepidlo na plasty a akrylové barvy pro případné barvení. Pro pohodlné řezaní a ochranu stolu při sestavení doporučujeme pracovní podložku.

Měření výšky letu

Dosaženou výšku letu rakety můžete změřit pomocí digitálního výškoměru, který se vloží do rakety. Pro měření výšky ze země můžete využít sextant.
