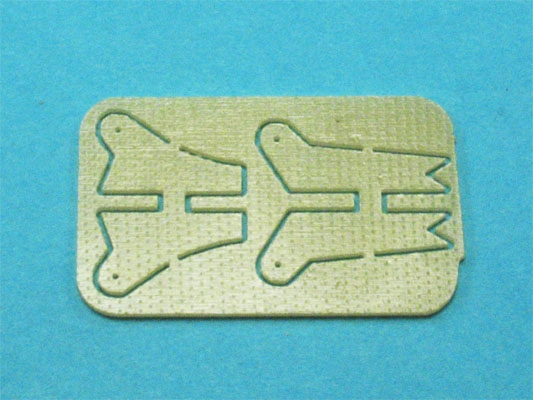

Sada páček je určena pro křídlo větroně vybavené ovládacími prvky:
- 2x brzdy, které se otáčejí směrem dolů
- 2x křidélka
Sada je vhodná pro modely o rozpětí do cca. 2,5mm.
Materiálem je sklotextil 1,5mm.
Délka páček je 14-20mm. Otvor pro táhlo má průměr 1mm. Je možno použít koncovku z drátu 1mm nebo po převrtání na průměr 1,1mm použít koncovku MP Jet Micro.
Nižší páčka je určena pro ovládání brzdících klapek. Ty se musí pohybovat v rozmezí úhlů až 90 stupňů. Rameno páčky je 7mm.
Páčka se vlepí mezi dolní a horní povrch brzdy. Otvor při montáži umístěte cca 1mm před závěs brzdy. Tak se docílí dobrá ovladatelnost brzdy i při plné výchylce dolů (cca 80 stupňů).
Vyšší páčka se používá pro ovládání křidélek. Zalepuje se do drážky v horním povrchu křídla.
Rameno páčky je 8mm. Páčku je možno snadno upravit pro jiný typ závěsu.
Příklad použití - křídlo F5J-100 Geronimo.
Sada serv s páčkami a táhly před montáží do křídla. Typ koncovek L-L.
Serva se montují do šachet na spodní straně křídla.
Serva Atlas DS09AMD (brzdy)
Serva Blue Bird A10 (křidélka)
Propojení serv s řídícími plochami
Jeden z možných postupů při instalaci serv najdete na
https://ivanhorejsi.rajce.idnes.cz/Instalace_tahel_serv_do_kridla/
