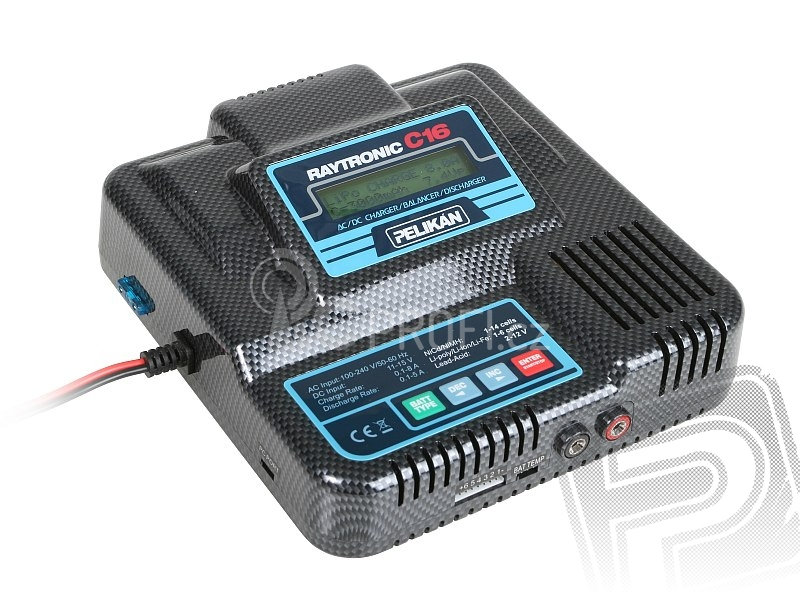

RAYTRONIC C16 nabíječ 120W

RAYTRONIC C16 byl konstruován se snahou poskytnout "za málo peněz hodně muziky" pro pokročilého rekreačního modeláře - pod jednou střechou" zde najdete vše potřebné pro nabíjení všech typů akumulátorů s příjemně velkým výkonem pro nabíjení i vybíjení. Nabíječ obsahuje spínaný síťový zdroj pro napájení ze sítě 230V/50 Hz, ale stejně tak je možné jej napájet z olověného akumulátoru 12 V (autobaterie nebo trakční olověný akumulátor). RAYTRONIC C16 umožňuje nabíjet a vybíjet všechny běžné typy článků (NiCd, NiMH, Li-poly, Li-ion, Li-Fe, Pb gelové); navíc je vybaven vestavěným šestikanálovým balancerem, který zajišťuje velmi bezpečné a komfortní nabíjení lithiových akumulátorů. Nová funkce měření vnitřního odporu vám poskytne velmi cenné a užitečné informace o stavu vašich akumulátorů. Díky upgradovatelnému softwaru se již nemusíte obávat, že nabíječ rychle zastará.

ZÁKLADNÍ FUNKCE A TECHNICKÉ ÚDAJE

• Vstupní napájecí napětí 11 – 15 V stejnosměrných nebo síťové napájení 230 V/50 Hz

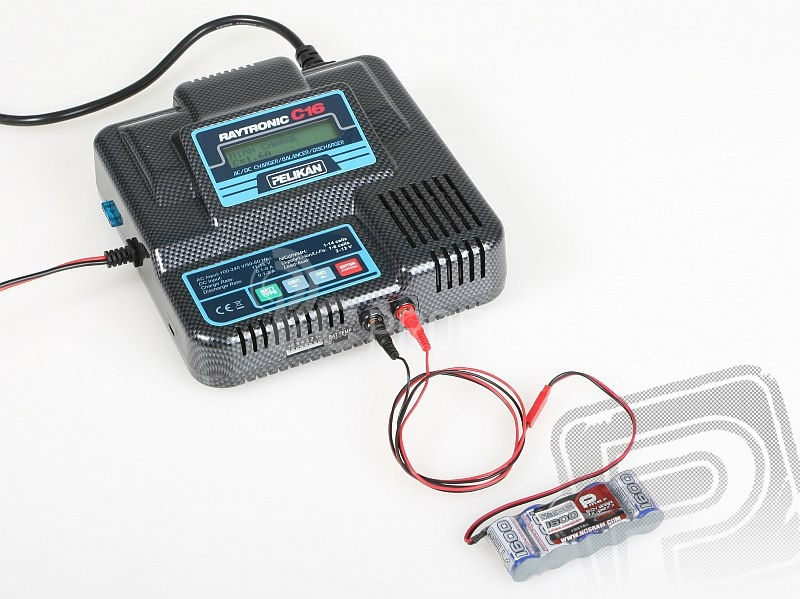

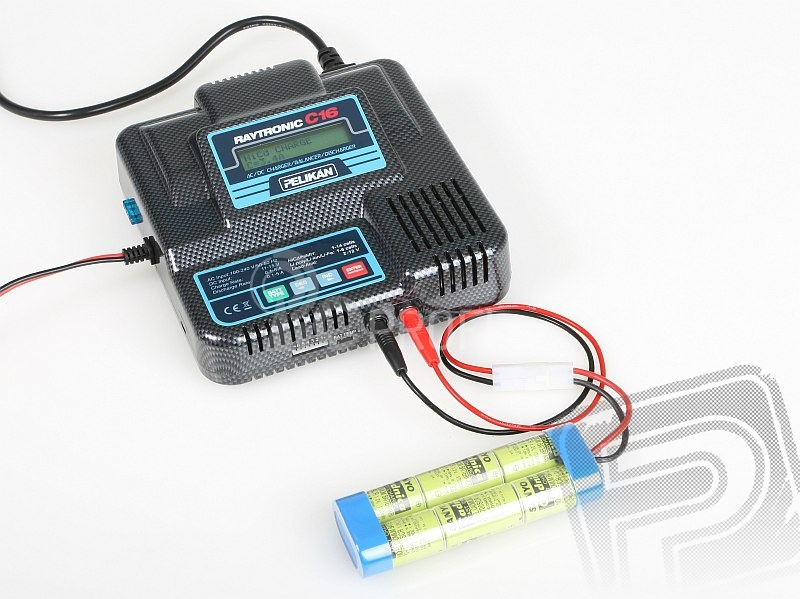

• Pro nabíjení a vybíjení 1 – 14 NiCd/NiMH článků, 1 – 6 Li-ion/Li-poly/Li-Fe článků nebo 2- 12 V olověných akumulátorů
• Nastavitelný nabíjecí proud (0,1 A – 8,0 A)
• Nastavitelný vybíjecí proud (0,1 A – 5,0 A)
• Max. výkon při nabíjení 120 W (při napájení z autobaterie)/90 W při použití vestavěného síťového zdroje
• Max. výkon při vybíjení 50 W
• Nucené chlazení ventilátorem
• Udržovací nabíjení pro NiCd a NiMH akumulátory (0-200 mA), automaticky nastavovaný proud
• Ukončení nabíjení pomocí automatiky delta-peak pro NiCd a NiMH akumulátory
• Lithiové a Pb akumulátory jsou nabíjeny metodou „konstantní proud/konstantní napětí“
• Volitelné napětí 3,6/4,1 V ( Li-ion), 3,3/3,6 V (Li-Fe) a 3,7/4,2 V (Li-poly) pro jednotlivé typy lithiových akumulátorů
• Nastavitelná citlivost delta-peak detekce pro NiCd a NiMH akumulátory
• Opakovaný cyklický provoz nabíjení/vybíjení nebo vybíjení/nabíjení pro NiCd a NiMH akumulátory
• Zásuvka pro připojení USB adapteru pro přenos dat do PC
• Upgradovatelný software
• Zásuvka pro připojení teplotního čidla
• Měření vnitřního odporu akumulátorů
• Dvouřádkový podsvícený LCD displej s jednoduchým a přehledným menu a zobrazováním parametrů během nabíjení
• K bezpečnému provozu přispívá řada varovných textových hlášení – nesprávné vstupní napětí, špatné zapojení, nevhodný akumulátor nebo jeho stav, nesprávná polarita na výstupu
• Ochrana proti přepólování a zkratu na výstupu.
• Kompaktní pevná plastová skříňka, malé rozměry

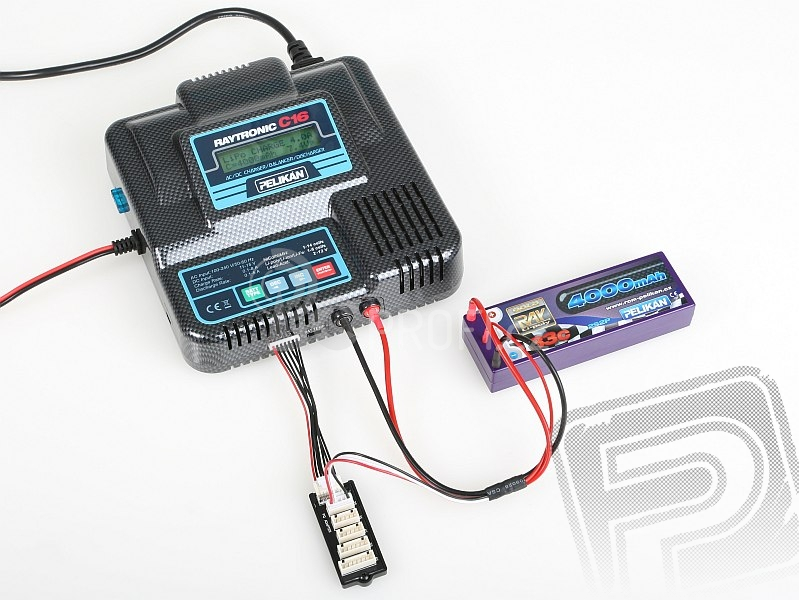

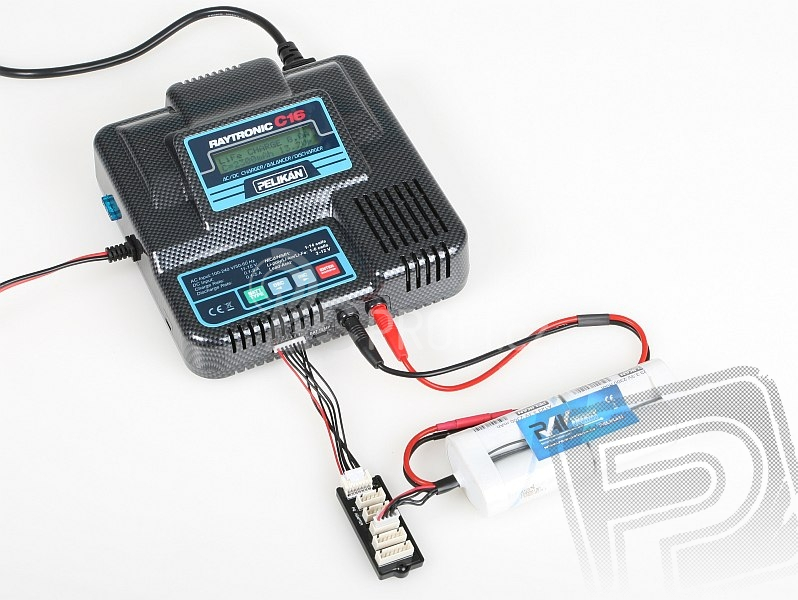

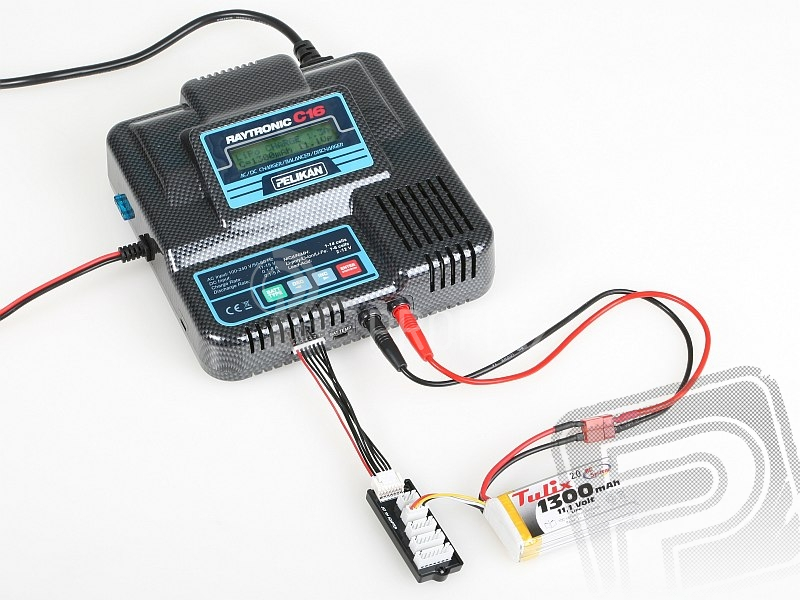

Velká péče je věnována nabíjení lithiových akumulátorů. Pokud nabíjenou lithiovou sadu připojíte také prostřednictvím servisního konektoru, máte možnost v průběhu celého nabíjení nebo vybíjení sledovat napětí na jednotlivých článcích a vestavěný balancer vyrovnává napětí jednotlivých článcích.

Pro připojení servisního konektoru nabíjené/vybíjené sady je s nabíječem dodáván adaptér pro systém - PolyQuest/RAY/E-Tech. Samostatnou zapojovací destičku adaptéru pro servisní konektory systémů JST-XH (EasyCopter/Align/DualSky), JST-EH (Kokam/Graupner/RC System) a ThunderPower/ThunderFlight/MPX je možno dokoupit zvlášť.

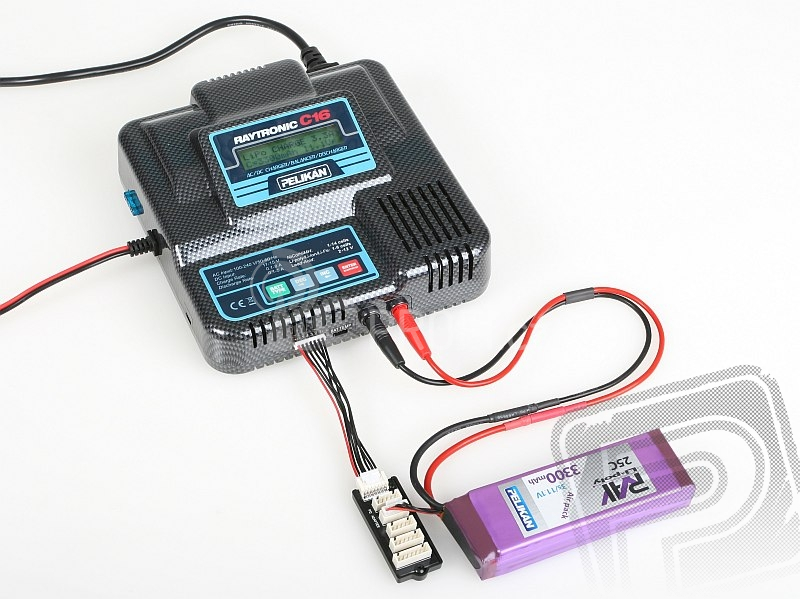

Li-poly akumulátory pro RC auta v pevném pouzdře RAY Hardcase je možno připojovat pomocí obou typů speciálních nabíjecích kabelů (#7987 i #7988), přičemž při použití kabelu #7988 Raytronic nebudete potřebovat adaptér.

Můžete také využít adaptéry řady EACxxx určené pro nabíječe Shark a E-Station, v tom případě je třeba propojovací kablík mezi zapojovací deskou a zásuvkou balancéru nahradit "Přepojkou RAYTRONIC - EAC".

Pro sledování a záznam průběhu nabíjení/vybíjení na PC můžete nyní dokoupit USB adaptér RAYTRONIC umožňující použít oblíbený (a velmi sofistikovaný) volně šířený program Log View.

Pozn.: Nabíječ při nabíjení olověných akumulátorů používá koncové napětí 2,3 V/článek – z tohoto důvodu je vhodný pro nabíjení plynotěsných gelových akumulátorů vyžadujících šetrnější nabíjení. Při nabíjení klasických olověných akumulátorů (autobaterií) a gelových akumulátorů s reverzibilním ventilem (max. napětí pro nabíjení 2,46 V/článek), počítejte s tím, že nedosáhnete zcela 100% nabití.

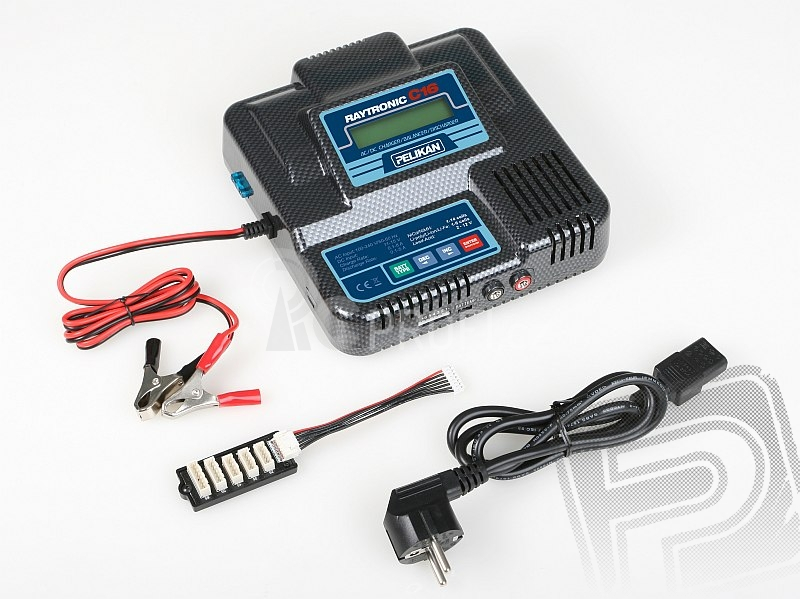

Sada nabíječe obsahuje: nabíječ RAYTRONIC C16, síťový kabel, adaptér pro lithiové akumulátory se servisními konektory systému PolyQuest/RAY/E-Tech.

Nabíječe RAYTRONIC pro RCM Pelikán vyrábí korejská firma SJ, dvorní dodavatel nabíječů pro mnoho předních světových modelářských firem.

Oprava textu v návodu: Omlouváme se za tiskovou chybu v úvodní větě v předposledním odstavci na str. 7 - správně má znít: "Pro nabíječ Raytronic C16 je dodávána teplotní sonda umožňující sledování teploty nabíjeného akumultoru a popř. ukončení nabíjení při překročení nastaveného limitu."

Základní technické údaje
