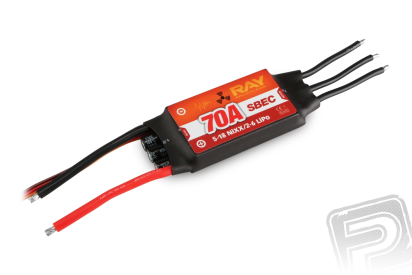

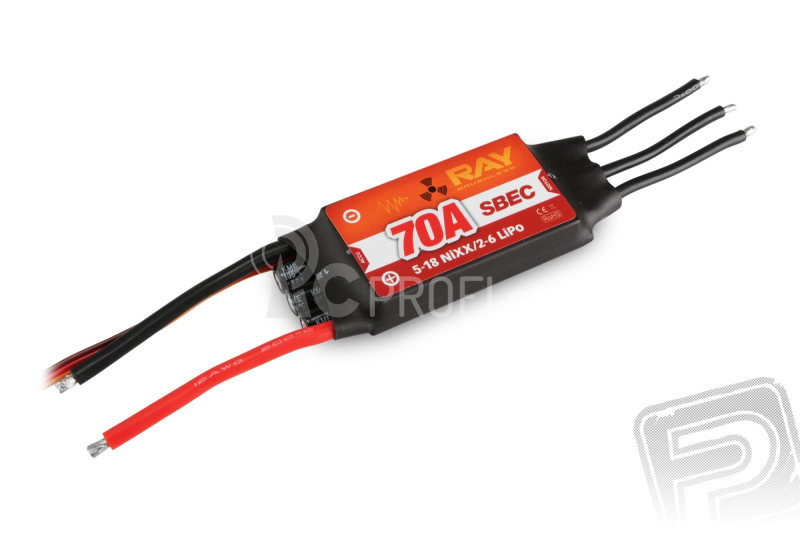

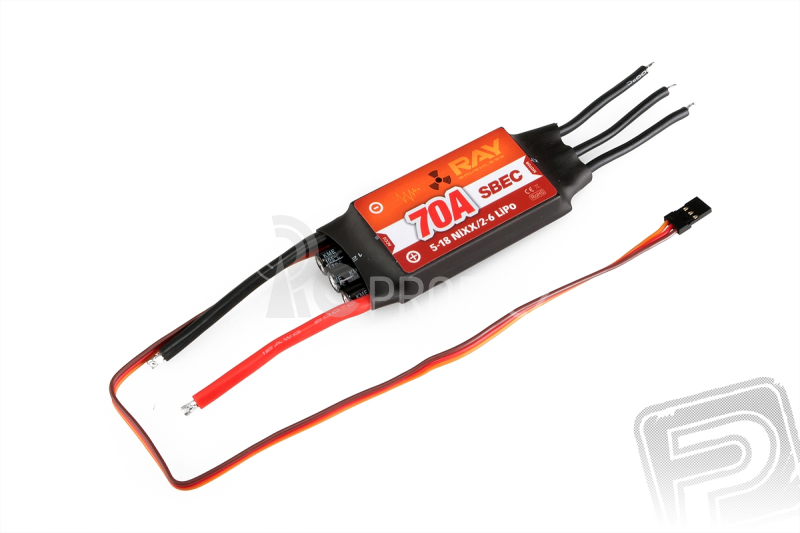

RAY R-70SB střídavý regulátor 70A SBEC

Programovatelný mikroprocesorový regulátor pro střídavé motory bez senzorů („brushless, sensorless“) zkonstruovaný s využitím možností nejmodernější polovodičové techniky s vynikajícími užitnými vlastnosti při zachování velmi jednoduché a pro uživatele přátelské obsluhy. Slouží k ovládání otáček střídavých elektromotorů v rekreačních modelech letadel při napájení z akumulátorů NiCd/NiMH i Li-poly/Li-ion. Je vybaven výkonným spínaným stabilizátorem napájení BEC zajišťujícím napájení přijímače a serv z pohonného akumulátoru. Pro snadné nastavování regulátoru slouží speciální programovací karta RAY Card, která je dodávána zvlášť.

POPIS A FUNKCE REGULÁTORU

• Extrémně nízký vnitřní odpor díky nové generaci výkonových MOSFET tranzistorů.
• Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 2-6S LiPo/Li-ion nebo 5-18 čl. NiCd/NiMH.
• Pro napájení z akumulátorů NiCd, NiMH, Li-poly, Li-ion
• Výkonný spínaný stabilizátor napájení SBEC 5,5 V se zatížitelností 5 A.
• Nastavitelné časování pro optimální přizpůsobení danému motoru.
• Nastavitelný obvod PCO - odpojování motoru při poklesu napájecího napětí.
• Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
• Ochrana proti přetížení (při dosažení teploty 110°C regulátor omezí výkon).
• Automatické stažení plynu při ztrátě řídícího signálu.
• Plynulá lineární regulace plynu.
• Jednoduché programování a nastavování s pomocí vysílače nebo programovací karty RAY Card.
• Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

• Programovatelná brzda (Vypnuta - Zapnuta).
• Volitelný typ akumulátorů (Li-poly nebo NiCd/NiMH).
• Nastavitelné mezní napětí pro odpojení motoru, PCO - ochrana proti nadměrnému vybití akumulátorů. (Lithiové aku: 2,8V/čl., 3,0 V/čl., 3,2 V/čl. NiXX aku: 50%60%/65% z počáteční hodnoty napětí.)
• Resetování nastavení regulátoru na výchozí tovární nastavení.
• Nastavitelné časování (předstih) - pro zvýšení účinnosti a optimální přizpůsobení motoru - Automatické, Nízké (7-22°), vysoké (22-30°)
• Heli režim s měkkým rozběhem pro vrtulníky s ovládáním otáček motoru prostřednictvím křivky plynu.
• Nastavitelný smysl otáčení motoru.
• Nastavitelný měkký rozběh (pro motory s převodovkou a vrtulníky) v třech stupních (Velmi měkký, Měkký, Lineární).
• Nastavitelný způsob odpojení motoru při poklesu napájecího napětí (snižování výkonu nebo okamžité odpojení).

OCHRANNÉ FUNKCE REGULÁTORU

• Tepelná ochrana proti přetížení: Pokud teplota regulátoru dosáhne 110°C, regulátor začne omezovat výstupní výkon, aby se jeho teplota snížila.
• Ochrana proti ztrátě řídícího signálu: regulátor automaticky odpojí motor, pokud zaznamená ztrátu řídícího signálu plynu delší než 2 sekundy.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo programovací karty.
