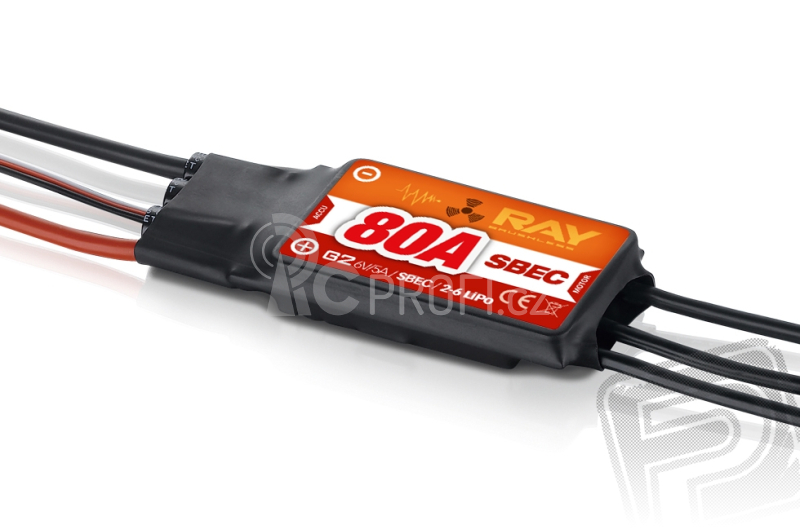

RAY G2 R-80SB střídavý regulátor 80A SBEC

Programovatelné mikroprocesorové regulátory nové generace (G2) pro střídavé motory bez senzorů („brushless, sensorless“) zkonstruované s využitím možností nejmodernější polovodičové techniky. Oproti první generaci nabízejí snadnější a přehlednější programování s vysílačem a opravdu jednoduché a bleskurychlé nastavování pomocí nové LED programovací karty RAY G2 (prodává se zvlášť). Slouží k ovládání otáček střídavých elektromotorů v rekreačních modelech letadel při napájení z akumulátorů NiCd/NiMH i LiPo/Li-ion. Jsou vybaveny výkonným spínaným stabilizátorem napájení SBEC zajišťujícím napájení přijímače a serv z pohonného akumulátoru.

POPIS A FUNKCE REGULÁTORU

• Extrémně nízký vnitřní odpor díky nové generaci výkonových MOSFET tranzistorů.
• Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 2-6S LiPo/Li-ion nebo 5-18 čl. NiCd/NiMH.
• Pro napájení z akumulátorů NiCd, NiMH, LiPo, Li-ion
• Spínaný stabilizátor napájení BEC 6,0 V se zatížitelností až 5 A.
• Nastavitelné časování pro optimální přizpůsobení danému motoru.
• Nastavitelná napěťová ochrana - odpojování motoru při poklesu napájecího napětí.
• Bezpečné zapínání (brání rozběhnutí motoru při zapnutí).
• Ochrana proti přetížení (při dosažení teploty 110°C regulátor omezí výkon).
• Automatické stažení plynu při ztrátě řídícího signálu.
• Plynulá lineární regulace plynu.
• Jednoduché programování a nastavování s pomocí vysílače nebo LED programovací karty RAY G2.
• Kalibrace rozsahu plynu pro dokonalé přizpůsobení řídícímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

• Programovatelná brzda (Vypnuta - Zapnuta).
• Volitelný typ akumulátorů (Li-poly nebo NiCd/NiMH).
• Nastavitelný způsob odpojení motoru při poklesu napájecího napětí (snižování výkonu nebo okamžité odpojení).
• Nastavitelné mezní napětí pro odpojení motoru - napěťová ochrana proti nadměrnému vybití akumulátorů. (Lithiové aku: 2,85 V/čl., 3,15 V/čl., 3,3 V/čl. NiXX aku: 0%/50%/65% z počáteční hodnoty napětí.)
• Resetování nastavení regulátoru na výchozí tovární nastavení.
• Nastavitelné časování (předstih) - pro zvýšení účinnosti a optimální přizpůsobení motoru - Nízké (3,75°), Střední (15°), Vysoké (26,25°)
• Nastavitelný měkký rozběh pro motory s převodovkou a vrtulníky ve třech stupních: Normální (300 ms) / Měkký (1,5 s) / Super měkký (3 s).

OCHRANNÉ FUNKCE REGULÁTORU

• Ochrana při rozběhu: Pokud se motor neroztočí do 2 sekund po přidání plynu, regulátor odpojí motor.
• Tepelná ochrana: Pokud teplota regulátoru překročí 110°C, regulátor omezí výstupní výkon.
• Ztráta signálu plynu: Regulátor omezí výkon, pokud signál chybí po dobu 1 s; signál chybějící po více než 2 s způsobí úplné odpojení motoru.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí vysílače nebo LED programovací karty RAY G2.
