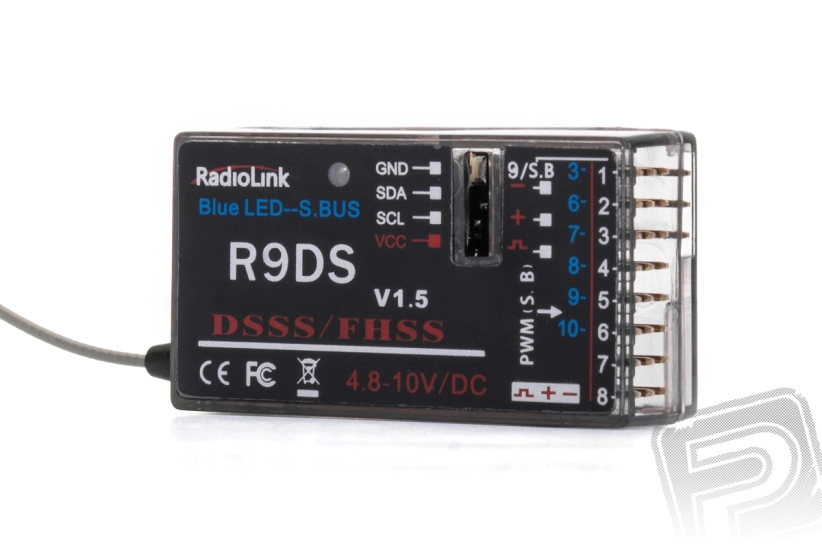

Přijímač R9DS

Radiolink R9DS 2,4GHz je 9-kanálový telemetrický přijímač se synchronním přenosem DSSS a FHSS s frekvenčním přeskokem kompatibilní s vysílači Radiolink AT9, AT 9S, AT10 a AT10II (AT10II je nutno přepnout do režimu vysílání 10CH). R9DS nabízí signálový výstup PWM (9 kanálů) nebo sériový S-BUS (10 kanálů). Přijímač je kompatibilní s telemetrickými moduly PRM-01 a PRM-02.

Nabízí dva provozní režimy – se standardními šířkově modulovanými (PWM) signálovými servo výstupy (9 kanálů) nebo se sériovým výstupem S-BUS (10 kanálů).

Přijímač je vhodný pro RC modely všeho druhu (výrobcem udávaný dosah je 900 m na zemi a 2000-3000 m ve vzduchu).

Použití DSSS/FHSS přenosové technologie přináší vysokou odolnost vůči rušení a možnost nastavení nouzových výchylek (fail-safe) pro případ výpadku nebo silného rušení signálu vysílače

Provozní režimy

• S individuálními PWM signálovými výstupy serv: červená LED indikuje PWM signálový výstup, celkem 9 kanálů.
• Se sériovým výstupem SBUS: modrá/fialová LED indikuje SBUS signálový výstup, celkem 10 kanálů. SBUS a PWM signálové výstupy je možno používat v provozním režimu SBUS současně. Na zásuvce 9 je výstupní SBUS signál, a současně na zásuvce 1 je PWM signál kanálu CH3, na zásuvkách 2 až 6 je PWM signál kanálů CH6 až CH10.

Párování s vysílačem se provádí s pomocí párovacího tlačítka na přijímači, provozní stavy jsou indikovány LED diodou.

Přijímač je vybaven kontaktovými lištami pro standardní konektory UNI (=JR/Graupner, Hitec, Futaba); vývody jsou orientovány ve směru podélné osy přijímače.

Sada přijímače obsahuje: přijímač R9DS, návod.
