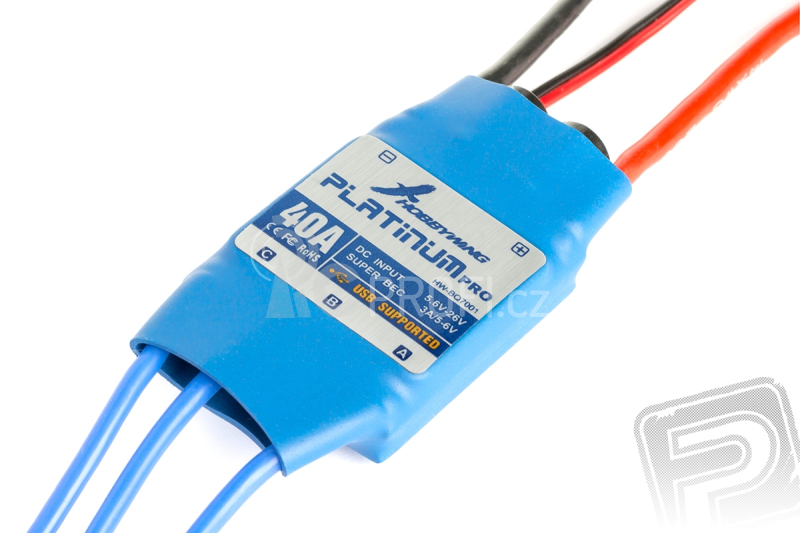

Platinum-40A stříd. regulátor 2-6S LiPo

Špičkový programovatelný mikroprocesorový regulátor pro střídavé motory bez senzorů („brushless, sensorless“) zkonstruovaný s využitím možností nejmodernější polovodičové techniky s vynikajícími užitnými vlastnosti a s rozsáhlými možnosti programování a nastavování. Slouží k ovládání otáček střídavých elektromotorů vh modelech letadel nebo vrtulníků při napájení z akumulátorů NiCd/NiMH i Li-poly/Li-ion/Li-Fe. Je konstruován se zřetelem vysokou na dlouhodobou zatížitelnost a odolnost, jaká je vyžadována v soutěžních a obřích modelech. Pro vrtulníky nabízí funkci pokročilou governoru. Je vybaven vysokovýkonným spínaným stabilizátorem napájení BEC s volitelným výstupním napětím zajišťujícím napájení přijímače a serv z pohonného akumulátoru. Pro snadné nastavování regulátoru slouží speciální LED programovací box nebo LCD programovací box Hobbywing, které se prodávají zvlášť.

POPIS A FUNKCE REGULÁTORU

• Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 3-6S LiPo/Li-ion nebo 10-18 čl. NiCd/NiMH.
• Regulátor vybavený vysokovýkonným mikroprocesorem přináší kompatibilitu s většinou střídavých motorů při maximální účinnosti řízení.
• Maximální otáčky 210 000 ot./min (2-pólové motory), 70 000 ot./min (6-pólové motory), 35 000 ot./min (12-pólové motory).
• Spínaný stabilizátor napájení BEC s výstupním napětím s nastavitelným na 5,25 nebo 6,0 V a zatížitelností 3 A trvale.
• Tři režimy rozběhu: Normální / Měkký / Velmi měkký vhodné pro modely letadel a vrtulníků.
• Kalibrace rozsahu řídícího signálu plynu pro přizpůsobení ke všem RC soupravám.
• Plynulý lineární průběh odezvy plynu.
• Zvláštní stabilizátor napájení pro mikroprocesor pro velkou odolnost proti rušení.
• Řada ochranných funkcí: odpojení motoru při poklesu napájecího napětí / tepelná ochrana / ochrana při ztrátě řídícího signálu.
• Režim governoru pro vrtulníky.
• Firmware regulátoru je možno aktualizovat pomocí LCD programovacího boxu Hobbywing, který slouží jako USB adaptér pro připojení k PC.
• Velmi snadné programování doma i na letišti pomocí LED programovacího boxu nebo Multifunkčního LCD programovacího boxu Hobbywing.

PROGRAMOVATELNÉ FUNKCE

• Brzda: Vypnuta / Měkká / Tvrdá / Velmi tvrdá.
• Typ akumulátorů: LiPo / NiMH.
• Způsob odpojení motoru po aktivaci napěťové ochrany: Omezení výkonu (postupně snižuje výkon motoru) / Tvrdé vypnutí (okamžitě odpojí motor).
• Napěťová ochrana: Nízká / Střední / Vysoká / Zákaznická (2.85V/3.15V/3.30V/nastavitelné po 0,1 V)
• Rozběh: Normální / Měkký / Velmi měkký.
• Časování: 0°/3,75°/7,5°/11,25°/15°/18,75°/22,5°/26.25°.
• Režim governoru: Vypnuto / Governor pro nízké otáčky / Governor pro vysoké otáčky.
• Spínací frekvence: 12 kHz / 8 kHz.
• Výstupní napětí BEC: 5,25 V / 6,0 V.
• Počet LiPo článků: Auto / 2S / 3S / 4S / 5S 6S. Regulátor nabízí automatickou detekci počtu článků nebo jeho ruční nastavení.

OCHRANNÉ FUNKCE REGULÁTORU

• Ochrana při rozběhu: Pokud se motor neroztočí do 2 sekund po přidání plynu, regulátor odpojí motor. V tomto případě musíte ovladač plynu stáhnout zpět zcela dolů pro nové restartování motoru. (K tomu může dojít v následujících příkladech: propojení mezi motorem a regulátorem není spolehlivé, vrtule nebo motor jsou blokovány, převodovka je poškozená atd.)
• Tepelná ochrana: Pokud teplota regulátoru překročí tovární nastavenou hodnotu, regulátor omezí výstupní výkon.
• Ztráta signálu plynu: Regulátor omezí výkon, pokud signál chybí po dobu 0,25 s; normální funkce se obnoví, jakmile je znovu přijat normální signál plynu.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí LED programovacího boxu bebo Multifunkčního LCD programovacího boxu.
