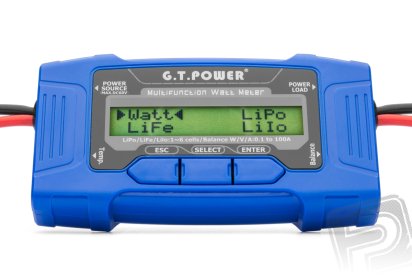

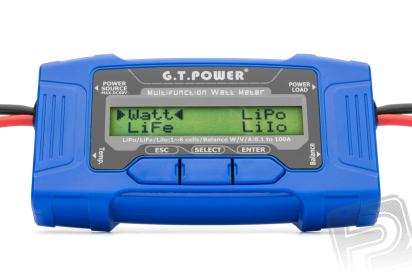

Multifunkční wattmetr 100A

Multifunkční wattmetr 100A je sofistikovaný elektronický přístroj řízený mikroprocesorem. Má tři funkční režimy: wattmetr, tester akumulátorů a autonomní balancer. Všechny tyto funkce jsou nezbytné pro provoz modelů s elektrickým pohonem – pomáhají zajišťovat bezpečný stav akumulátorů a umožňují měřit proudový odběr pohonného systému. Autonomní balancer pak umožňuje rychle vyrovnat napětí jednotlivých článků v akumulátorových sadách. Multifunkční wattmetr 100A je možno použít pro lithiové akumulátory sestavené z článků v sérii tří typů (LiPo, Li-ion, LiFe), ale sada musí být opatřena servisním konektorem pro kontrolu napětí jednotlivých článků.

Wattmetr: Stejnosměrný wattmetr může měřit proudy do 100 A. S jeho pomocí můžete např. ověřit skutečný proudový odběr vašeho pohonného systému.

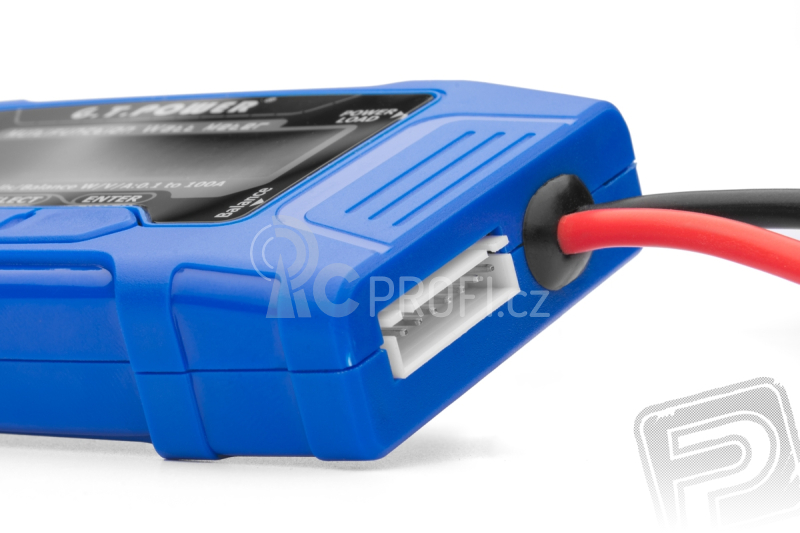

Tester akumulátorů: Tester akumulátorů vám ukáže celkové napětí, napětí jednotlivých článků a orientačně stav nabití lithiového akumulátoru. Měřený akumulátor se zapojuje přímo nebo pomocí vhodného adaptéru do zásuvky balanceru na přístroji (systém JST-XH; můžete použít např. adaptéry pro nabíječe SkyRC).

Autonomní balancer: Autonomní balancer umožňuje vyrovnat napětí jednotlivých článků akumulátorové sady bez připojení k nabíječi. Po připojení servisního konektoru sady do zásuvky na přístroji, balancer ihned začne vyrovnávat napětí jednotlivých článků – srovná je na úroveň článku s nejnižším napětím.

Multifunkční wattmetr 100A může měřit:

• Stejnosměrné napětí v reálném čase 6,6-60 V s pamětí pro minimální hodnotu napětí.
• Stejnosměrný proud v reálném čase 0-100 A s pamětí pro maximální hodnotu proudu.
• Výkon/příkon v reálném čase s pamětípro maximální hodnotu výkonu/příkonu.
• Množství proteklého elektrického náboje.
• Množství proteklé elektrické energie.

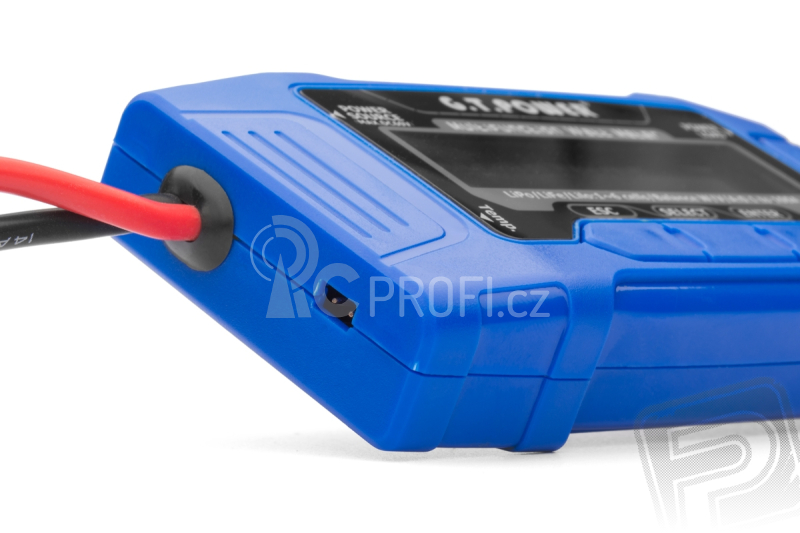

• Teplotu v reálném čase v rozmezí -10°C až 120°C s pamětí pro maximální hodnotu teploty. Teplota se měří s pomocí kontaktního čidla dodávaného s přístrojem.

Použití wattmetru

Napájecí zdroj (např. pohonný akumulátor s napětím 6,6-60,0 V) se připojuje ke vstupním kabelům wattmetru. Spotřebič/zátěž (např. regulátor otáček s motorem) se připojuje výstupním kabelům wattmetru..

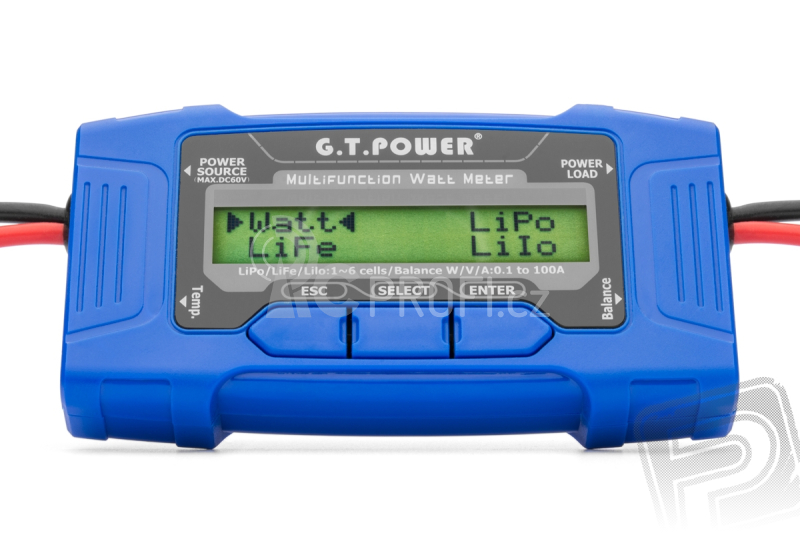

V prvním řádku displeje je zobrazován okamžitý proud (A) a okamžité napětí (V). V druhém řádku je vpravo zobrazován okamžitý výkon/příkon (W), vlevo jsou s periodou 2 s cyklicky zobrazovány: minimální napětí (Vm), proteklý náboj (Ah), maximální proud (AP), maximální výkon/příkon (WP), elektrická energie (Wh), teplota (°C) a maximální teplota (TP). Perioda měření je 0,4 s.

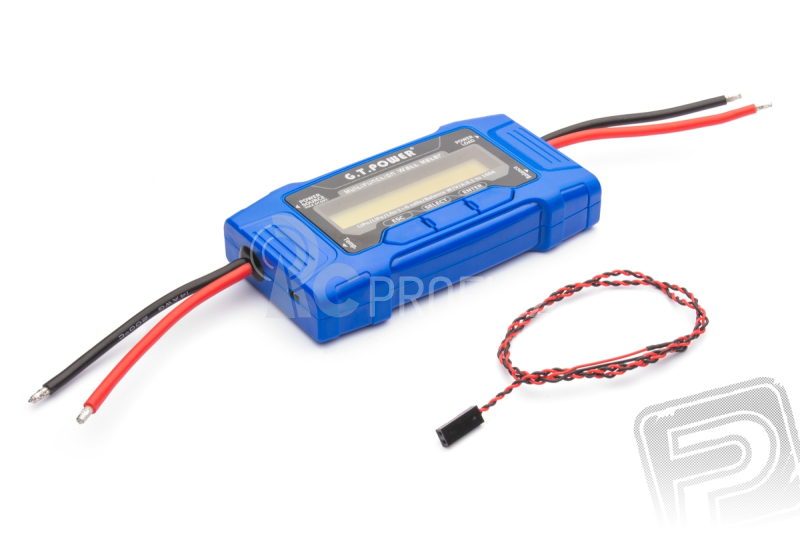

Obsah balení: Multifunkční wattmetr 100A, teplotní čidlo, návod.
