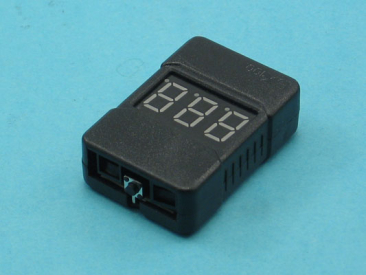

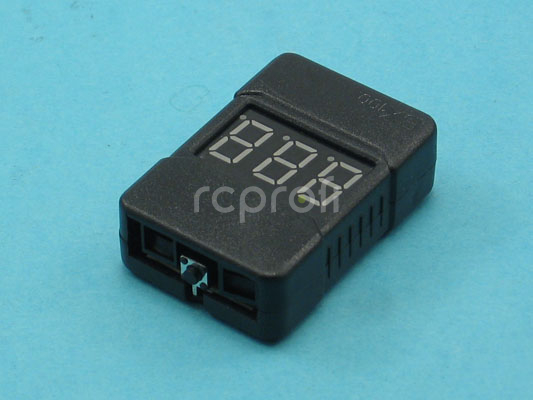

Měřič napětí je miniaturní digitální voltmetr s displejem s akustickou a optickou signalizací nízkého napětí na Lixx článcích. Je identický s měřičem ale díky pouzdru je mnohem robustnější.
Baterie se zapojuje záporným pólem zcela vlevo(při pohledu shora a na piny).
Funkce měřiče
* měření napětí článků LiPol, LiIon, LiMn, LiFe článků
* akustická a optická indikace nízkého napětí před letem a za letu
* ochrana proti přepólování
* ochrana baterií proti přebití nebo podbití
Specifikace měřiče
* měření napětí pro články LiPol, LiIon, LiMn, LiFe v sadách
2-8S * měření napětí v režimu 1S
* přesnost měření +- 0,01V
* rozsah měření pro jeden článek (v sadě) 0,5-4,5V
* celkový rozsah 0,5-36V
* rozsah v režimu měření 1S 3,7-30V
* indikace nízkého napětí pro sady 2-8S
* nastavení prahu alarmu: VYPNUTO-2,7-3,8V/článek
* rozměry 40x25x11mm
* hmotnost 9g
Měření článků Připojte měřenou sadu 2S-8S servisním konektorem k řadě pinů na měřiči. Zapojení konektorů odpovídá systému JST-XH (akku Dualsky).
Připojte mínusový pól sady (obvykle černý vodič) k pinu zcela vlevo. Po připojení sady měřič zobrazí počet článků, např. "6CS" pro sadu 6S. Pak postupně zobrazuje napětí na jednotlivých článcích: "No.1", "No.2" atd. a celkové napětí sady "ALL". Tyto údaje rotují na displeji až do odpojení měřiče.
Měřit lze také celkové napětí v režimu "1S". Ten se hodí pro jeden článek Lixx, nebo sady Nixx článků (typicky přijímačová sada 4S nebo 5S Nixx). Mínusový pól článku (sady) připojte k pinu zcela vlevo a plusový na vedlejší pin. Měřič zobrazí celkové napětí článku (sady).
Funkce alarmu Tato funkce dostupná pro sady 2S-8S. Při poklesu napětí pod stanovenou úroveň se spustí hlasitý zvukový alarm a začne blikat červená dioda na měřiči. Úroveň prahu alarmu je možné nastavit v rozsahu 2,7-3,8V, krok je 0,1V. Změnu je možné provést a uložit po stisknutí tlačítka na měřiči. Výrobní nastavení je 3,3V.
Příklad použití - při poklesu napětí pod nastavenou mez se spustí alarm.
