MC8 multifunkční tester

Novinka

MC8 multifunkční tester

ToolkitRC MC8 je kompaktní diagnostický přístroj. Celý popis »

Značka: ToolkitRC	Kód produktu: HD-3886
Odpovědnost za vady: 2 roky

1 244 Kč s DPH

skladem 1 ks Chrudim do 2 dnů, Pardubice do 2 dnů

Popis zboží

ToolkitRC MC8 je kompaktní diagnostický přístroj. Poskytuje 5 služeb, které jsou vhodné pro diagnostiku elektronického vybavení:

Měření napětí baterie
Balancování článků baterie LiPo
Měření signálů PWM/PPM/SBUS
Generování signálů PWM/PPM/SBUS
Port USB-A a USB-C pro nabíjení externích zařízení

Balancování článků baterie je díky nízkému proudu 60mA zdlouhavé ale obvykle je na tuto činnost dostatek času. Malý proud je dán velikostí přístroje.

Specifikace

Rozlišení LCD: 2″ IPS 320×240
Rozměry: 68x50x15mm
Hmotnost: 50g
Hlavní napájecí port: XT60 7,0-35,0V
Balanční port: 0,5V-5,0V LiPo 2-8S
Napájecí port signálu: <6.0V
Proud pro balancování: MAX 60mA @2-8S
Přesnost balancování: <0.005V @ 4.2V
Výstup USB-A: 5.0V@1.0A upgrade firmware
Výstup USB-C: 5.0V-12.0V @MAX 20W
Protokol USB-C: PD3.0 QC3.0 AFC SCP FCP

Měření signálu (vstup)

PWM: 880-2200us @20-400Hz
PPM: 880-2200us*8CH @20-50Hz
SBUS: 880-2200us*16CH @20-100Hz

Generátor signálu (výstup)

PWM: 1000-2000us @20-1000Hz
PPM: 880-2200us*8CH @20-50Hz
SBUS: 880-2200us*16CH @20-100Hz

Podrobnější informace

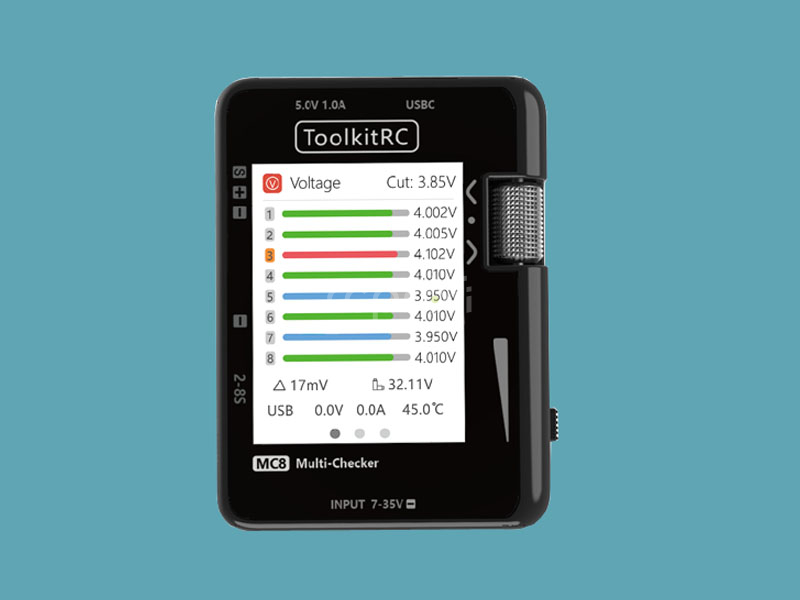

ToolkitRC MC8 má displej s vysokým jasem 2″ IPS, na boku otočný ovladač a šoupák. Displej je dobře čitelný i na slunci.

Na levém boku je port pro balanční konektor (8S) a jako výstup signálu tříkolíkový servokonektor.

Po připojení konektoru do balančního portu se zařízení zapne a načtou se napětí článků. Další zdroj proudu není potřebný.

K čemu je dobrý 3 kolíkový servokonektor na levém boku? Jeho pomocí je možno testovat serva. MC8 může generovat signál PWM pro napájení a testování serv. Napětí na servokonektoru je < 6V. Natočení páky serva je možno ovládat šoupákem na pravém boku (v reálném čase).

Přístroj je možno připojit k výstupu přijímače. Na displeji se pak zobrazí signály PWM, PPM nebo SBUS. To je velmi vhodné pro diagnostiku. Přístroj dokonce zobrazuje Failsafe příznak. To je velmi neobvyklá vlastnost podobných přístrojů.

Na horním okraji přístroje jsou porty USB a USB-C. Je možno vybíjet baterii na předem nastavené napětí a současně nabíjet externí zařízení (mobil atd.). Výstupní napětí je 5V, proud do 1A.

Update Firmware

Aktuální firmware najdete na tomto odkazu, najděte záložku “Download/Firmware”.

MC8 připojte k počítači pomocí kabelu z příslušenství přístroje.

Přístroj se ohlásí jako další disk.

Rozbalte soubor s firmware a nahraďte v programovém vybavení MC8 soubor “app.upga”. Tím se upgrade dokončí. Můžete odpojit propojku USB.
