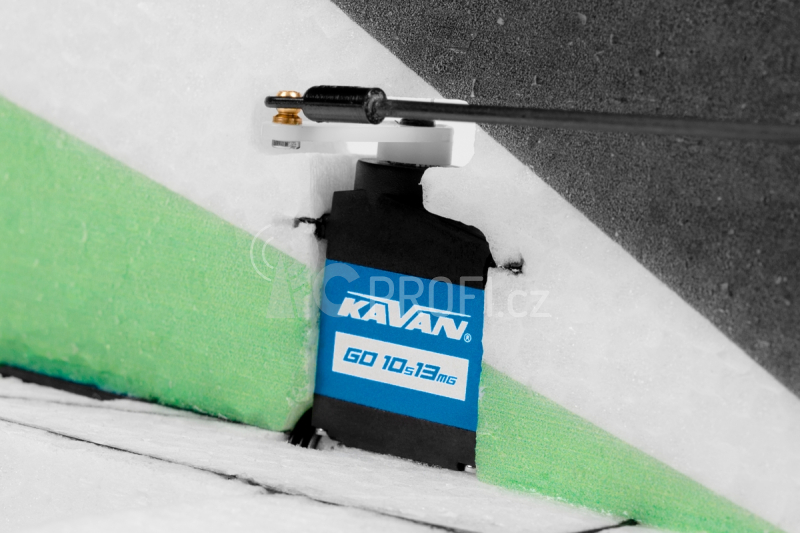

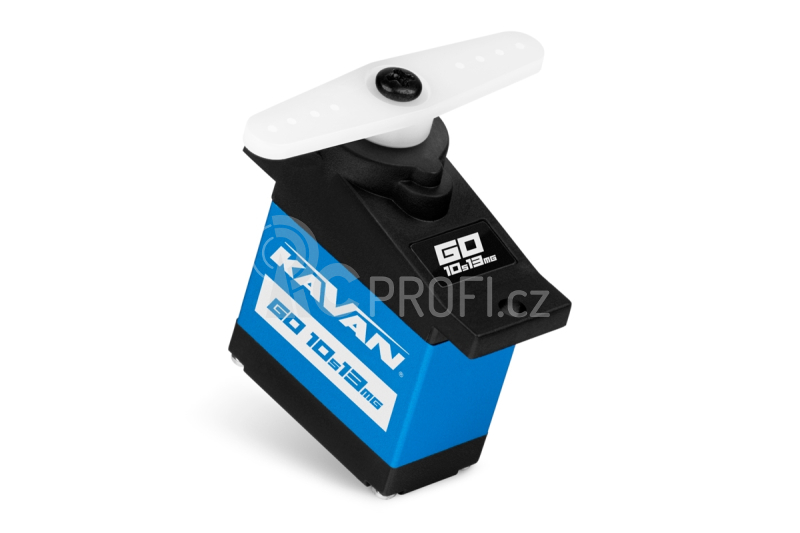

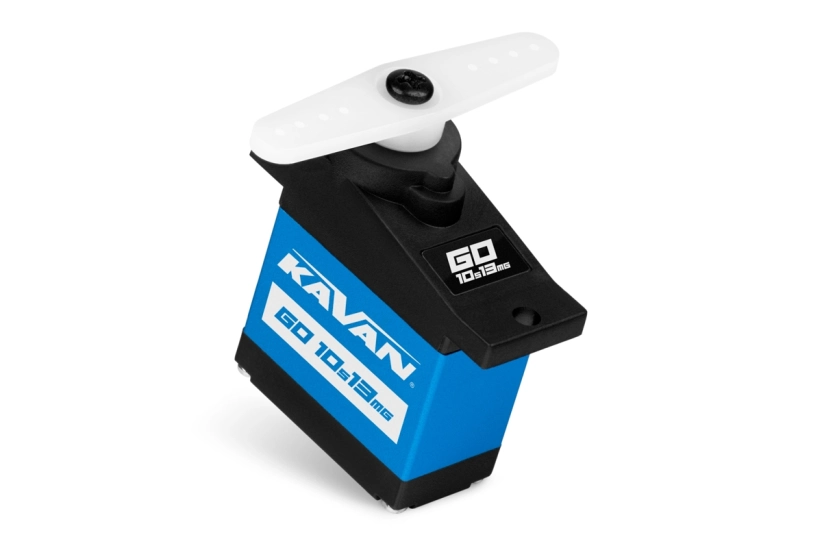

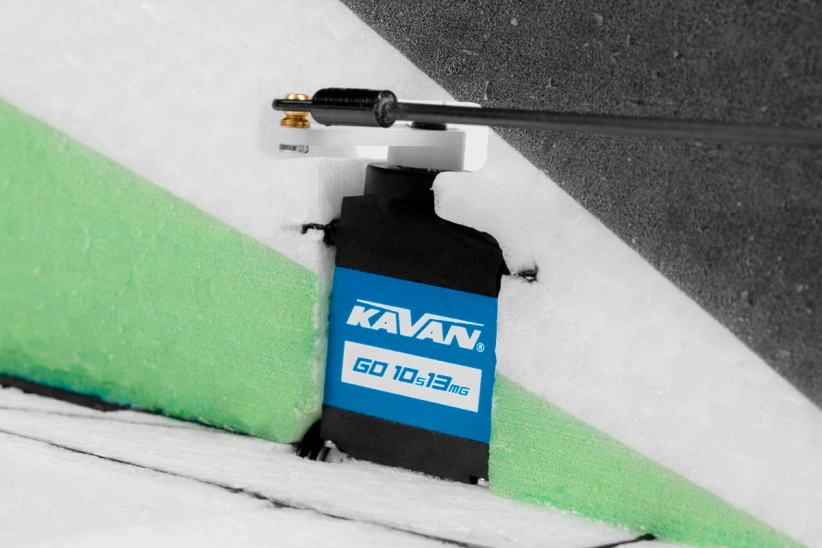

Velmi rychlé programovatelné digitální pikoservo s titanovými převody s výstupní hřídelí uloženou na dvou kuličkových ložiscích pro použití v malých RC modelech letadel, RC autech 1:16-1:24, vrtulnících velikosti 400-450 apod. Pro dokonalé chlazení i při vysokém zatížení je servo uloženo v plastové krabičce se střední částí tvořenou hliníkovým chladičem.
S pomocí USB programátoru/rozhraní pro serva GO a obslužného PC programu můžete programovat celou řadu parametrů serva.
Programovatelné funkce
- Velikost výchylky: Slouží k nastavení maximální velikosti výchylek serva. Výchozí nastavení je cca 120° při běžném rozsahu šířek řídících impulsů (900~2100 µs); cca 180° při maximálním povoleném rozsahu šířky řídících impulsů (500~2500 µs).
- Neutrál serva: Slouží k nastavení neutrální (středové) polohy serva.
- Tlumení: Nastavuje charakteristiku chování serva při zastavování jeho pohybu.
- Výstupní výkon: Nastavuje výstupní výkon serva. Čím vyšší hodnota, tím je servo rychlejší a má vyšší tah – samozřejmě, proudový odběr bude úměrně tomu vyšší. Rozsah: 39,2~100%
- Citlivost: Nastavuje citlivost (šířku pásma necitlivosti) serva. Čím vyšší hodnota, tím je pásmo necitlivosti užší – servo se pohne, jen pokud je změna šířky řídícího signálu větší, než je šířka pásma necitlivosti. Nastavená příliš vysoká hodnota citlivosti může v některých aplikacích způsobovat kmitání serva. Rozsah: Ultra High (Extra vysoká – pásmo necitlivosti cca 1 µs) – High (Vysoká – cca 2 µs) – Medium (Střední – cca 3 µs) – Low (Nízká – cca 4 µs)
- Měkký rozběh: Zapíná/vypíná funkci měkkého rozběhu. Tato funkce brání prudkému najetí serva do provozní polohy po zapnutí jeho napájení a omezuje tak nebezpečí poškození jeho převodů.
- Obrácení smyslu výchylek: Obrací smysl výchylek serva.
- FUTABA SR režim: Pouze pro použití serva s kanály RC souprav FUTABA pracujícími v SR režimu. Tuto volbu nezapínejte, pokud používáte odlišné nastavení RC soupravy FUTABA nebo RC soupravu jakékoliv jiné značky.
- Režim SANWA SSR: Pouze pro použití serva s kanály RC souprav SANWA pracujícími v SSR režimu. Tuto volbu nezapínejte, pokud používáte odlišné nastavení RC soupravy SANWA nebo RC soupravu jakékoliv jiné značky.
- Nouzové výchylky fail-safe: V případě úplné ztráty řídícího signálu z přijímače nebo nemůže-li servo signál správně detekovat (např. pro rušení), servo může přejít do jednoho ze tří nouzových režimů:
- (a) Volné: Fail-safe je vypnuto.
- (b) Udržování polohy: servo udržuje polohu odpovídající poslednímu správně přijatému signálu.
- (c) Přechod do neutrálu: Servo se vrátí do neutrální (šířka impulsů 1500 µs) polohy.
- Ochrana při přetížení: Zapíná nebo vypíná ochranu při přetížení serva ve třech úrovních – jakmile přetížení trvá po přednastavenou dobu (v sekundách), výstupní výkon serva je omezen na odpovídající přednastavenou hodnotu (v % max. výkonu).
- Reset: Obnovuje výchozí tovární nastavení připojeného serva.
Standardní napájecí napětí 4,8-6,0 V (jmenovité).
Výstupní hřídel s tisícihranem s 25 zuby/4,94 mm.
| Velikost serva | Micro |
| Typ serva | digitální |
| Programovatelný | Ano |
| Tah při 4.8V [kg/cm] | 1.6 |
| Tah při 6.0V [kg/cm] | 2 |
| Rychlost při 4.8V [s/60st.] | 0.09 |
| Rychlost při 6.0V [s/60st.] | 0.08 |
| Převody serva | titanové |
| Kuličková ložiska | 2xBB |
| Highvoltage | ne |
| Napájení [V] | 4.8 - 6 |

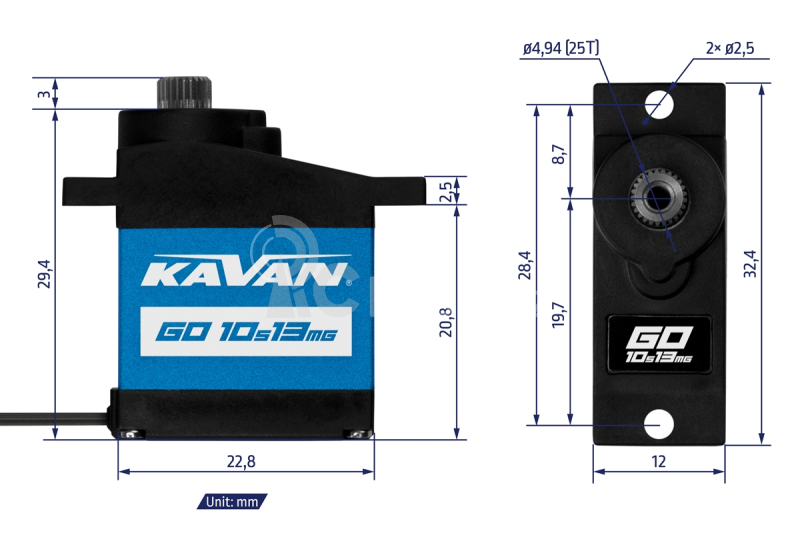

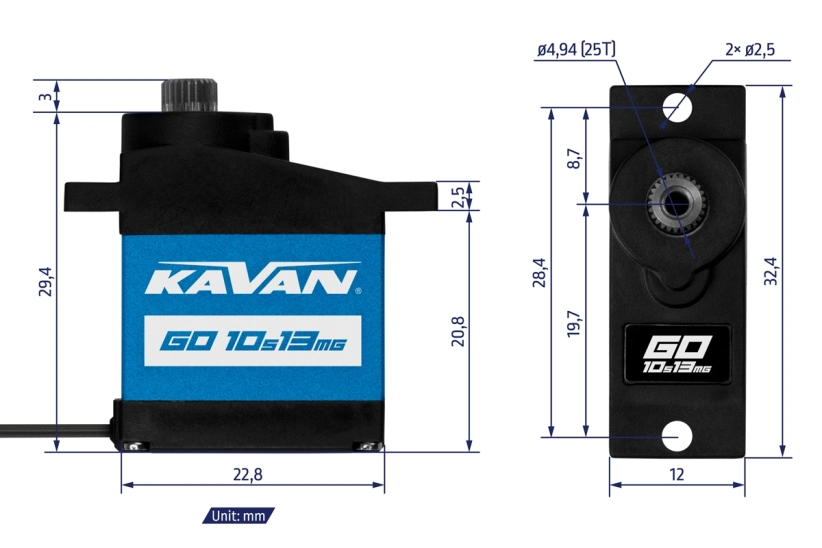

| Délka [mm] | 22.8 |
| Šířka [mm] | 12 |
| Výška [mm] | 29.4 |
| Hmotnost [g] | 15 |
| Určeno pro | letadla,vrtulníky,silniční auta,teréní auta,lodě |
