FOXY programovací karta pro letecké/heli regulátory

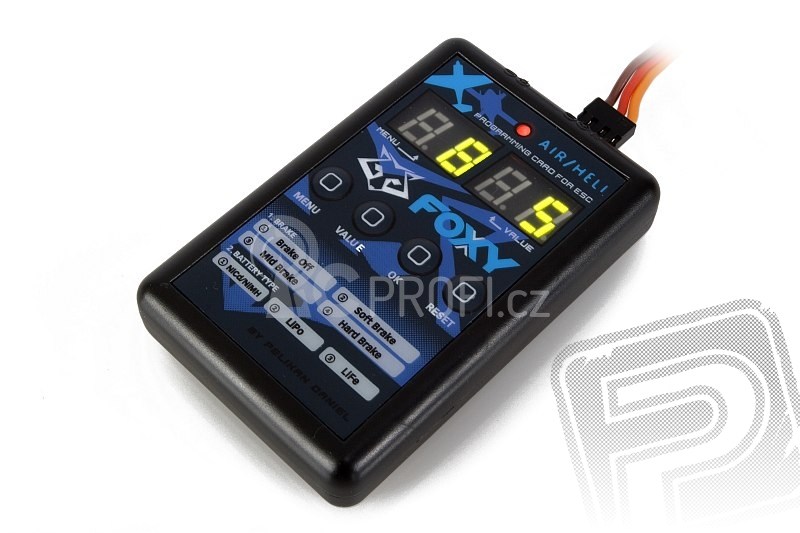

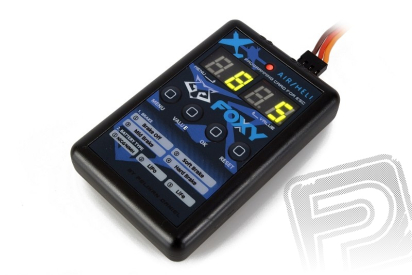

Programovací karta pro letecké regulátory FOXY se čtyřmístným LED displejem. Slouží ke snadnému a rychlému programování regulátorů - samostatně doma "na stole" nebo zapojených v modelu doma i na letišti.

Regulátor se připojuje pomocí servokabelu, zásuvka se nachází na horní straně karty. Napájení karty je zajištěno z regulátoru (jde-li o typ s BEC stabilizátorem napájení s připojeným pohonným akumulátorem) nebo z běžného 4-5čl. NiCd nebo NiMH přijímačového akumulátoru připojeného ke kartě (v případě regulátoru OPTO nebo při programování samotného regulátoru s BEC bez připojeného pohonného akumulátoru). Regulátory FOXY je možno programovat v modelu i s připojeným motorem a vrtulí - z bezpečnostních důvodů ale přesto doporučujeme při programování odmontovat vrtuli (nebo pastorek ve vrtulníku), popř. odpojit aspoň dva z trojice vodičů mezi regulátorem a motorem - zabráníte tak možné nehodě při nějakém opomenutí nebo chybě obsluhy.

Pro programování slouží čtveřice tlačítek:

• tl. MENU listujete mezi jednotlivými funkcemi,
• tl. VALUE (hodnota) se nastavuje hodnota funkce,
• tl. OK se potvrdí nastavená hodnota a uloží do paměti regulátoru (uložení do paměti je signalizováno bliknutím červené LED na kartě),
• tl. RESET slouží k návratu nastavených hodnot na výchozí tovární nastavení.

Funkce a jejich hodnoty jsou zobrazovány na čtyřmístném LED displeji - dvě číslice nalevo udávají pořadové číslo programové funkce; dvě číslice napravo nastavenou hodnotu.

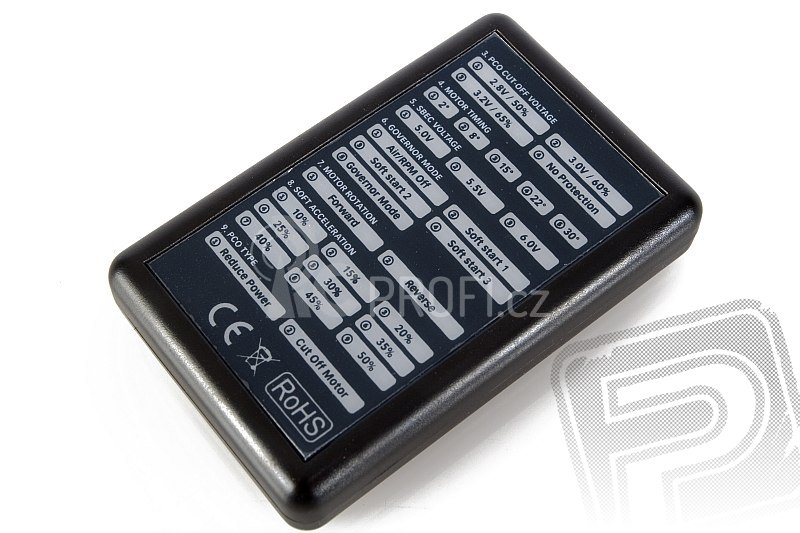

Seznam funkcí a nastavitelných hodnot je uveden na štítku na kartě.

Pozn.: Kartu není možno použít k programování regulátorů FOXY CAR pro RC auta.

Nastavování regulátorů XR-90 a XR-120 OPTO HV (platí pro nové provedení 2016 se dvěma servokabely)

Regulátor nainstalujte do modelu, připojte motor, dlouhý servokabel regulátoru zapojte do kanálu plynu přijímače. Přijímač musí mít vlastní napájení – z přijímačového akumulátoru nebo UBEC stabilizátoru.

Kalibrace rozsahu plynu

1. Zapněte vysílač a ovladač plynu dejte do polohy „plný plyn“.

2. Zapněte napájení přijímače a k regulátoru připojte pohonný akumulátor. Počkejte asi 2 sekundy, motor pípne dvakrát (**), poté plyn stáhněte zcela dolů, motor opět pípne dvakrát (**), což znamená, že regulátor otestoval rozsah řídícího signálu z vysílače. Poté regulátor zkontroluje připojený pohonný akumulátor a ozve se signalizace nastavení brzdy (jeden nebo dva delší tóny). Regulátor je připraven k provozu.

Programování parametrů regulátoru

Ke krátkému servokabelu regulátoru připojte programovací kartu FOXY s připojeným napájecím akumulátorem s vypínačem. Kartu zatím nezapínejte.

Programování

1. Zapněte vysílač, ujistěte se, že je ovladač plynu v poloze motor vypnut.

2. Zapněte napájení přijímače a k regulátoru připojte pohonný akumulátor. Vyčkejte na normální aktivaci - regulátor pípáním oznámí zjištěný počet článků a nastavení brzdy.

3. Vypněte napájení přijímače.

4. Zapněte napájení programovací karty. Po cca 2s se rozsvítí červená LED na kartě a číslice 1 a 1 na LED displeji. Nyní můžete nastavit hodnoty jednotlivých funkcí regulátoru podle návodu k obsluze karty a regulátoru.
