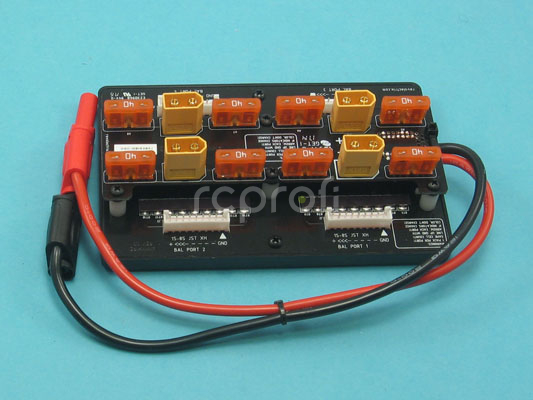

Deska je určena pro paralelní nabíjení až čtyř sad LiPol článků 2S-4S. Deska je kompatibilní s nabíječi Revolectrix s 9 pinovým balančním konektorem.
Podle nabíječe se musí zvolit příslušný propojovací kabel (prodávaný samostatně) deska-nabíječ.
Silová konektory jsou typu XT60.
BEZPEČNOSTNÍ ZÁSADY POUŽITÍ:
VAROVÁNÍ: nedodržení popsaných pravidel může vést k požáru, nebo ke zničení sad!- Při paralelním nabíjení MUSÍ být použity sady se STEJNÝM počtem článků, jinak dojde k poškození sad!Bez okamžité nápravy dojde k požáru!
- sady MOHOU mít RŮZNOU kapacitu a stav nabití.
- do každé sekce konektorů MUSÍ být zapojena jen JEDNA sada, celkem tedy až 4 sady.
- NENABÍJETE, pokud kterýkoliv z indikátorů na desce změní barvu.
- LiPol sady zapojené paralelně mohou mít různé kapacity. Součet všech kapacit = 1C.
- do výstupu pro pro nabíjení přijímačových, nebo vysílačových NiCd/NiMH sad zapojte jen jednu sadu, nikdy obě současně.
- NIKDY nenabíjejte sady NiCd/NiMH paralelně!
- pro propojení desky MPA a nabíječe použijte příslušný propojovací kabel.
- při nabíjení LiPol sad vždy kontrolujte polaritu u silových kabelů, vždy do sebe stejnou barvu. Deska MPA nepodporuje nabíjení jen přes servisní konektory. Poznámka: pokud váš nabíječ nepodporuje použití krytých silových konektorů, opatrně nožem odřízněte krytku konektoru.
- stejně jako originální propojky Revolectrix pro paralelní nabíjení, je i deska MPA je vybavena teplotními pojistkami pro každý článek/servisní kabel. Pokud nastane problém, jako třeba přepólování při připojení sady, nebo je v sadě vadný/zkratovaný článek, teplotní pojistka změní barvu. Pokud na jakémkoliv indikátoru/teplotní pojistce spatříte změnu barvy, okamžitě sadu odpojte a odstraňte příčinu problému. Po vychladnutí teplotní pojistka sama změní barvu na původní, ale po několika použitích může zůstat lehce zbarvená. To je normální stav.
- každý port pro silové kabely je chráněný pojistkou 40A na plusové i mínusové větvi. Nikdy nenabíjejte proudem větším než 40A, jinak pojistky spálíte.
Vlastnosti desky MPA-XH:- silové konektory XT60- servisní konektory JST-XH
- až 4 LiPol sad nabíjených paralelně
- 2-8 LiPol článků v sadě
- proud až 40A
- ochrana proti přepólování na silových kabelech u všech sad
- ochrana pojistkami u všech článků a sad
- optická indikace teplotními pojistkami u všech článků a sad
- výstup s pojistkou pro nabíjení až dvou jednočlánků LiPol paralelně pro Indoor modely
- výstup s pojistkou pro nabíjení přijímačových NiCd/NiMH sad
- výstup s pojistkou pro nabíjení vysílačových NiCd/NiMH sad
- desky lze řetězit
- pružné silové kabely průřezu 12AWG v silikonové izolaci
- kryté zlacené konektory pro paralelní zapojení
- použití jakostních materiálů a dílů
- robustní konstrukce a kompaktní design
- rozměry: 135 x 110 x 40 mm (bez silových kabelů)
