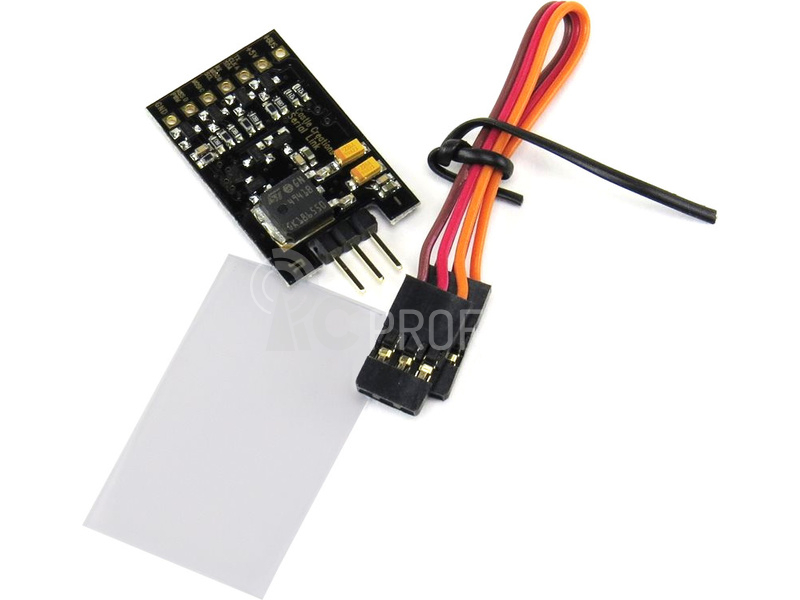

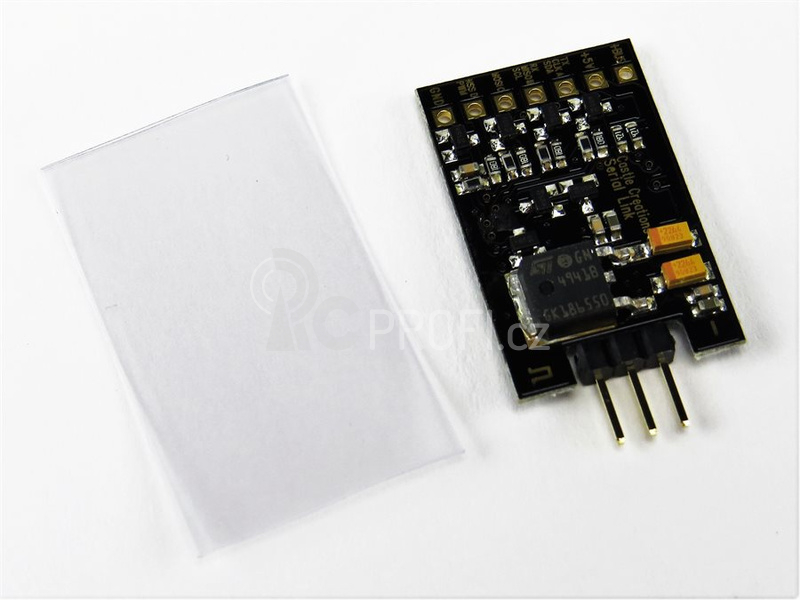

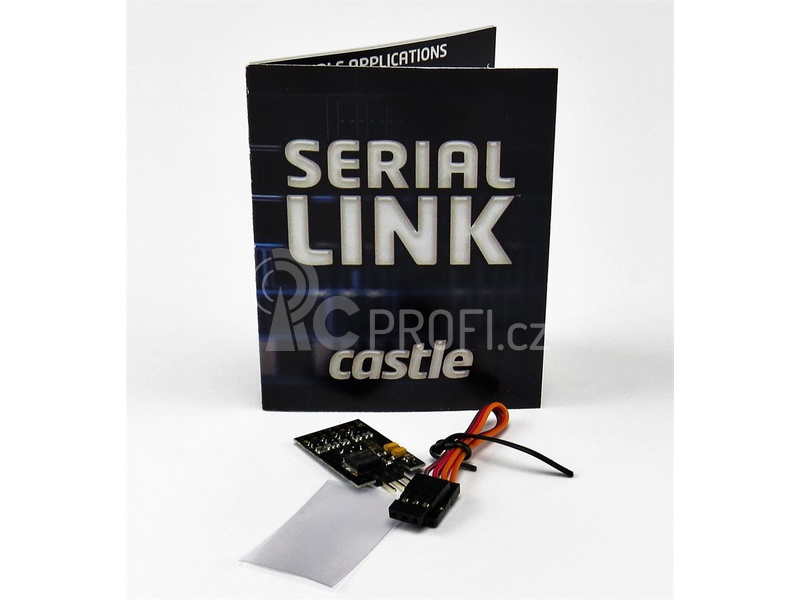

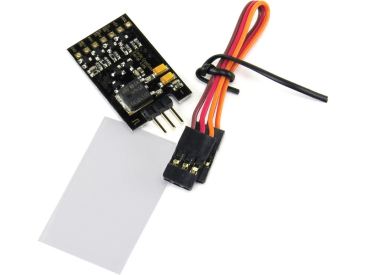

Castle adaptér Serial link

Zařízení Serial Link vám umožní komunikovat s Castle regulátorem prostřednictvím protokolu Castle Link Live. K adaptéru je možno připojit zařízení s protokoly TTL Serial, I2C, SPI. Možnost zapojení: Vstup, Výstup, Průchozí režim. Nastavení přes Castle Link programátor. Celý popis »

Značka: Castle Creations	Kód produktu: AD-CC-010-0121-00
Odpovědnost za vady: 2 roky	EAN: 819326010569

2 573 Kč s DPH

skladem 1 ks Chrudim do 2 dnů, Pardubice do 2 dnů

Popis zboží
Příslušenství a náhradní díly

Charakteristika

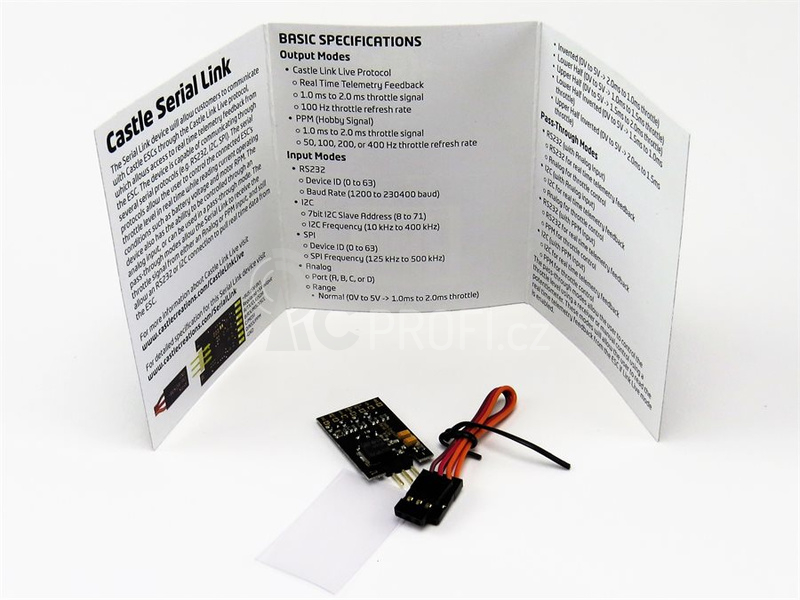

Dostupné komunikační specifikace pro Casle Serial Link

Output mód
- Protokol Castle Link Live
  - Záznam telemetrie v reálném čase
  - Signál plynu 1.0 ms to 2.0 ms
  - Obnovovací frekvence plynu 100 Hz
- PPM
  - Signál plynu 1.0 ms to 2.0 ms
  - Obnovovací frekvence plynu 50, 100, 200, 400 Hz
Input mód
- TTL Serial
  - Zařízení ID (0 až 63)
  - Baud rozsah (1200 až 230400 baud)
- I2C
  - 7-bitový I2C Slave Address (8 až 71)
  - I2C frekvence (10 kHz až 400 kHz)
- SPI
  - Zařízení ID (0 až 63)
  - SPI frekvence (125 kHz až 500 kHz)
- Analog
  - Port (A, B, C, D)
  - Rozsah
    - Normal (0V až 5V -> 1.0ms až 2.0ms plyn)
    - Inverted (0V až 5V -> 2.0ms až 1.0ms plyn)
    - Lower Half (0V až 5V -> 1.0ms až 1.5ms plyn)
    - Upper Half (0V až 5V -> 1.5ms až 2.0ms plyn)
    - Lower Half Inverted (0V až 5V -> 1.5ms až 1.0ms plyn)
    - Upper Half Inverted (0V až 5V -> 2.0ms až 1.5ms plyn)
Pass-Through mód
- TTL Serial (s analogovým vstupem)
  - TTL Serial pro záznam telemetrie v reálném čase
  - Analog pro řízení plynu
- I2C (s analogovým vstupem)
  - I2C Serial pro záznam telemetrie v reálném čase
  - Analog pro řízení plynu
- TTL Serial (s PPM vstupem)
  - TTL Serial pro záznam telemetrie v reálném čase
  - PPM pro řízení plynu
- I2C (s PPM vstupem)
  - I2C pro záznam telemetrie v reálném čase
  - PPM pro řízení plynu
