5855 - HTS-C200 Snímač proudu 200A

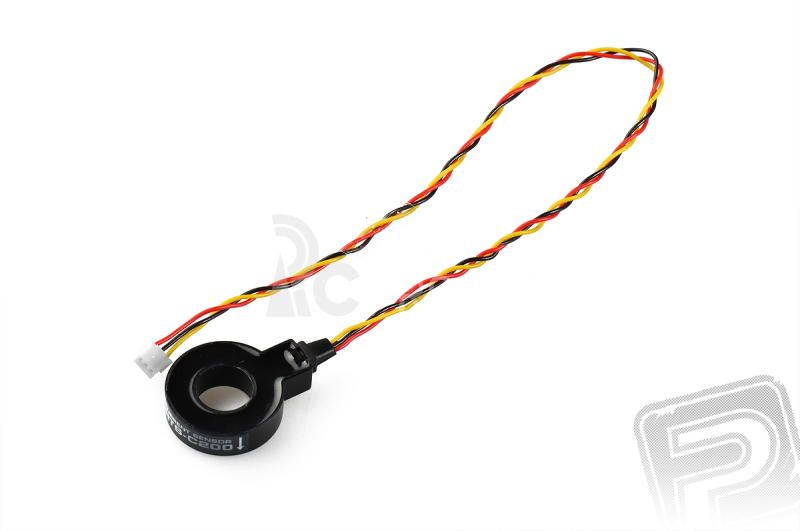

Snímač proudu HTS-C200 byl zkonstruován pro jednoduché a přesné měření stejnosměrného proudu do 200 A s rozlišením 1 A. Měření proudu je bezkontaktní, podobně jakou tzv. klešťových ampérmetrů, kde čidlo měří intenzitu elektromagnetického pole okolo vodiče, jež je úměrná velikosti protékajícího proudu. Snímač je tvořen toroidem, jehož středem se vede kabel, v němž se měří proud.

Zásady pro montáž:

• Kabel a snímač je třeba spolehlivě upevnit tak, aby se neměnila jejich vzájemná poloha.
• Kabel musí pro dosažení maximální přesnosti měření vést středem otvoru ve snímači.
• Snímač musí být správně orientován po směru toku elektrického proudu. Správnou orientaci označuje šipka na boku snímače; elektrický proud teče vždy z místa o vyšším elektrickém potenciálu k místu s potenciálem nižším - např. z napájecího akumulátoru k regulátoru otáček, od zdroje ke spotřebiči. Ve stejném směru musí mířit i šipka na snímači.
• Snímač neumisťujte do blízkosti magnetů, protože to může nežádoucím způsobem ovlivnit měření. Činnost snímače může ovlivnit i další snímač proudu, pokud by byl umístěn v blízkosti.

Sada snímače obsahuje: snímač proudu HTS-C200.
