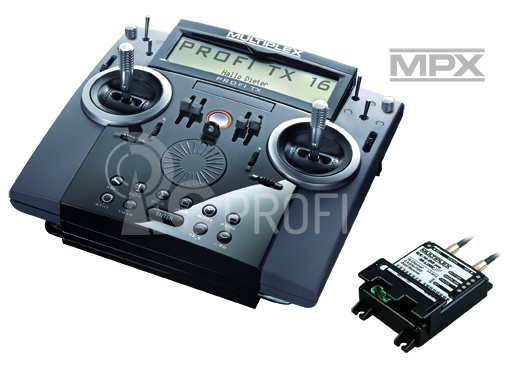

35702 PROFI TX 16 M-link sada 2,4 GHz

Nová „vlajková loď“ RC souprav MULTIPLEX - špičková šestnáctikanálová počítačová RC souprava navazující na to nejlepší z odkazu vysílačů PROFI mc4000 a ROYAL EVO/PRO. Řadu ROYAL EVO/PRO připomene přehledná struktura programových menu a výklopný grafický displej, který je ovšem mnohem, mnohem větší. PROFI mc 4000 připomene zase takřka neomezená volnost programování a přiřazování nebo posuvné ovladače s nastavitelnou zarážkou umožňující přesně najít klidovou polohu po hmatu.

PROFI TX se vyznačuje se vysokou přirozenou inteligencí a takřka neomezenými možnostmi programování s volným přiřazením všech ovládacích prvků. Majitelé RC souprav ROYAL EVO/PRO budou po vstupu do programového menu „jako doma“; PROFI TX používá stejnou základní strukturu menu a způsoby nastavování – s jednou veledůležitou vyjímkou. Zmizel koncept „globálních“ mixů omezující možnosti individuálního přizpůsobování funkcí – jakmile nyní přiřadíte komplexní mix příslušnému kanálu, je zcela nezávislý a můžete jej pro daný model libovolně programovat a upravovat.

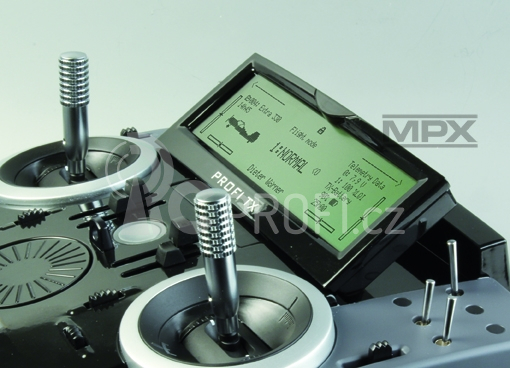

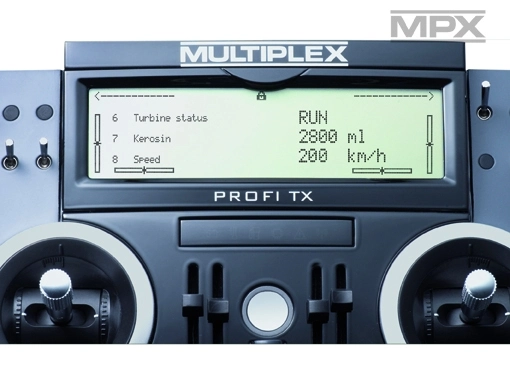

Tradicí MULTIPLEXU je, že všechno dělá po svém. Unikátní design vysílačů PROFI TX není vyjímkou. Přísně účelovým tvarům vdechl robustní, ale nevtíravou eleganci špičkový průmyslový designér Wolfgang Joensson (mezi jeho zákazníky patří firmy jako Louis Vuitton, Samsung, LG Electronics apod.). Na první pohled upoutá velký grafický LCD displej s úhlopříčkou 5,8 palců (256x64 obrazových bodů).

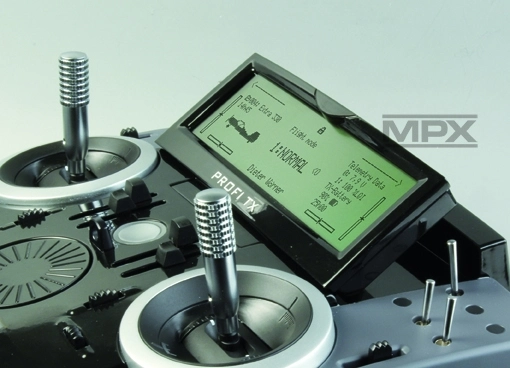

Dalším dominantním prvkem jsou křížové ovladače s duralovými pákami, uložené ve 4 kuličkových ložiscích. Podobně jako u vysílačů ROYAL EVO/PRO je možné ovladače pootočit (svislá osa se může odchylovat až o 15°) pro dokonalé přizpůsobení zvláště, pokud dáváte přednost ovládání palci. Hlavice ovladačů jsou samozřejmě výměnné; můžete nainstalovat krátké páky pro palcové ovládání nebo páky s vestavěným tlačítkem či 2- nebo 3-polohovým přepínačem. Síla neutralizačních pružin je jednoduše nastavitelná; volit můžete aretační pružiny plynu (skoková aretace se západkou pro letadla nebo plynulá s třecí pružinou pro vrtulníky). Mód křížových ovladačů (1...4) můžete samozřejmě libovolně volit.

Křížové ovladače jsou doplněny digitálními trimy v osvědčeném stylu ROYAL EVO/PRO s akusticky signalizovanou středovou polohou, jejich polohy se zobrazují na displeji a ukládají do paměti nezávisle pro každý letový režim.

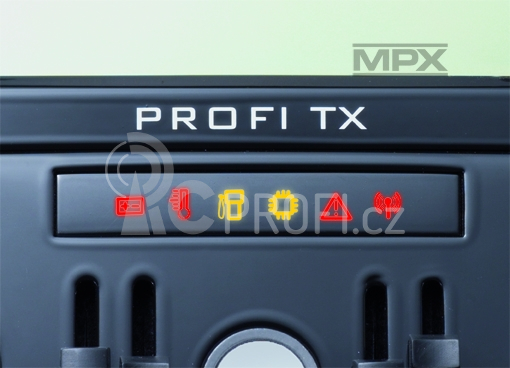

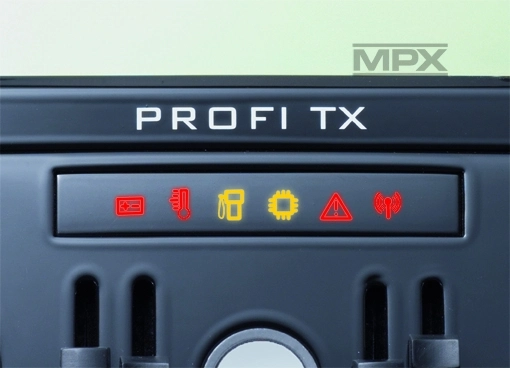

Přímo pod displejem se nachází malý panel s prosvětlenými návěštími telemetrické výstražné signalizace – příslušná ikona vás upozorní na překročení naprogramovaných limitních stavů napětí, teploty, stavu paliva/nabití akumulátoru atd.

Uprostřed čelního panelu vysílače se nachází hlavní vypínač obklopený kruhovým indikátorem provozních stavů vysílače, pod ním je velký 3D digitální ovladač (klečko + tlačítko) sloužící pro pohyb v programovém menu a nastavování parametrů.

Po obou stranách hlavního vypínače se nacházejí posuvné ovladače doplněné nastavitelnou zarážkou. Tu můžete zaaretovat v libovolné poloze vyznačující klidovou pozici posuvného ovladače – díky tomu po hmatu snadno „šoupák“ vrátíte do výchozí polohy.

Po stranách nad křížovými ovladači se nacházejí otočné ovladače s pákami vyvedenými nad horní panel i na boky, takže jsou snadno dostupné, ať už křížové ovladače držíte palci nebo v „pultovém stylu“ mezi palcem a ukazovákem.

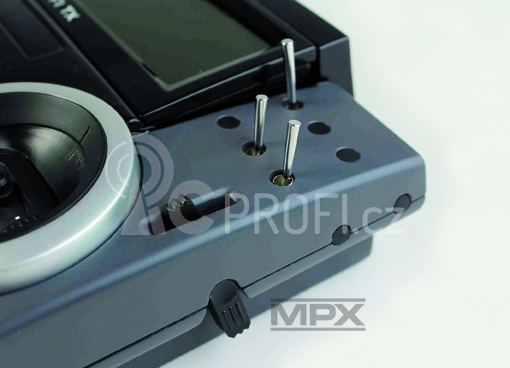

Po obou stranách displeje najdete pole se šesticemi šachet připravených pro instalaci 2- nebo 3-polohových přepínačů, tlačítek, otočných proporcionálních ovladačů nebo otočných digitálních ovladačů (mohou sloužit např. pro dolaďování poměrů mixů za letu).

Při spodním okraji čelního panelu se nachází 11 programovacích kláves ve dvou řadách – klávesy horní řady umožňují přímý vstup do jednotlivých hlavních menu programu.

Nápadná je absence obvyklého „pendreku“ 2,4 GHz antény. Vysílače PROFI TX totiž používají speciální vestavěné antény systému IOAT s vyzařovací charakteristikou optimalizovanou pro řízení RC modelů.

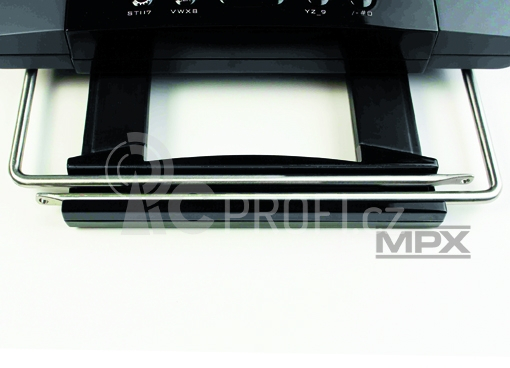

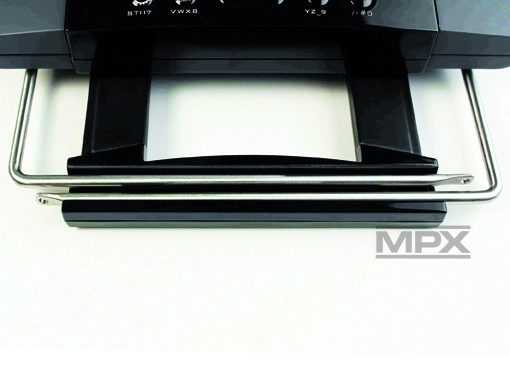

Vysílač je možno pro řízení palci zavěsit na středový popruh na oko nacházející se na čelním panelu. Pro příznivce pultového stylu ovládání jsou součástí vysílače výklopné háky, které můžete zavěsit na normální nebo křížový popruh. Do podoby pultu můžete vysílač doplnit instalací pohodných opěrek, které se prodávají jako zvláštní příslušenství.

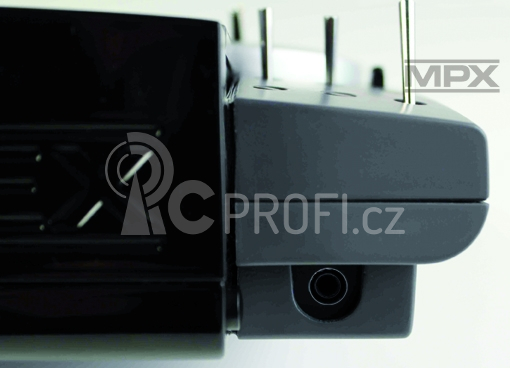

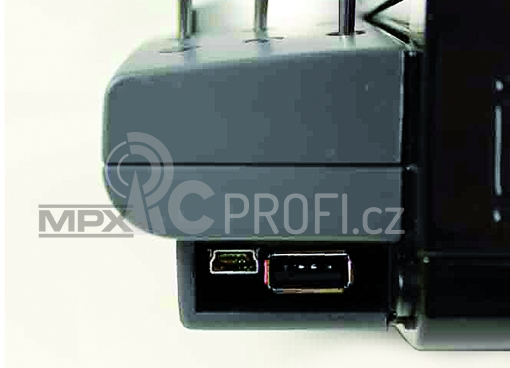

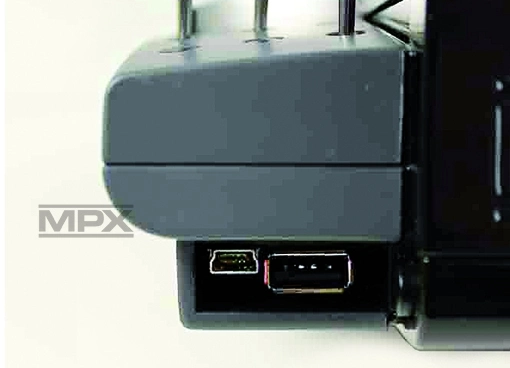

Na horní straně vysílače vlevo najdete zásuvku pro sluchátko, na pravé straně pod odsouvací krytkou jsou SB zásuvky sloužící pro nabíjení vysílačového akumulátoru, aktualizaci firmwaru vysílače nebo zálohování dat na počítači (PC, MAC nebo tablet).

Vysílač pracuje v pásmu 2,4 GHz, používá FHSS systém s frekvenčním přeskokem MULTIPLEX M-LINK. Vysílač nabízí provoz ve dvou režimech s různou přenosovou rychlostí: v režimu Normal s opakovací rychlostí („frame rate“) 21 ms vhodném pro provoz s analogovými i digitálními servy nebo v super rychlém režimu Fast Response“ s opakovací rychlostí 14 ms, který vám ve spojení s digitálními servy nabídne opravdu bleskurychlou odezvu. Oba režimy vysílání přitom umožňují přenos telemetrie; telemetrické údaje jsou zobrazovány na displeji vysílače.

Podobně jako jejich předchůdci řad ROYAL PRO a PROFI mc, používají vysílače PROFI TX unikátní systém programování MULTIPLEX s komplexními mixy pro každé servo/kanál vysílače. Zatímco u vysílačů ostatních značek je počet mixů "mírou inteligence", u MULTIPLEXu má vysílač v zásadě jenom tolik mixů, kolik je v modelu serv nebo jiným způsobem ovládaných funkcí. Zato tyto mixy jsou mnohem chytřejší. Každý mix ovládá pohyb daného serva v úplnosti - tj. v reakci na všechny ovladače, které mají jeho pohyb ovlivňovat. Řídících funkcí (vstupů) mixu může být až 8; každý vstup je možno vypínat nebo zapínat přepínačem a zvolit jeden z osmi průběhů křivky. Např. křidélko větroně může reagovat na pohyb ovladače křidélek (primární funkce), ovladače klapek (=mix klapky-křidélka), ovladače butterfly brzdy (= butterfly mix), ovladače výškovky (= mix výškovka-flaperony, "kopané klapky") a dalším přepínačem (který slouží zároveň jako přepínač letových režimů) se bude křidélko vychylovat do určité pevně nastavené polohy nahoru nebo dolů pro změnu zakřivení profilu zaručující vyšší vztlak pro kroužení v termice nebo vyšší pronikavost pro rychlé vyhledání dalšího stoupavého proudu – a můžete přidat dle libosti ještě tři další vstupy! Výsledný "smixovaný" průběh řídícího signálu je možno ještě pro každé servo tvarovat jako křivku s 2, 3 nebo 5 nastavitelnými body, takže můžete dokonale sladit "párová" serva (křidélka, poloviny výškovky...). A nejenom to - je tu ještě dva další pomocné programovatelné mixy, pomocí kterých můžete do ovládání libovolného serva přidat další vstup.

Samozřejmě, ne vždy potřebujete tak sofistikovaný způsob ovládání, takže software vysílače obsahuje i velmi jednoduché mixy pro přímé ovládání, kde např. servo výškovky reaguje jen a pouze na pohyb ovladače výškovky.

Pro modely vrtulníků je k dispozici celá sada předprogramovaných mixů dovolující obsáhnout všechny typy ovládání rotorové hlavy a potřebné mixy pro využití moderních heading-lock gyroskopů, flybarless systémů a governorů.

Vědom si paradoxního pravidla: "VELKÉ možnosti programování přinášejí také nutnost HODNĚ programovat", MULTIPLEX přichází s konceptem "programových šablon", souborů předprogramovaných funkcí usnadňujících nastavování modelů letadel i vrtulníků. Práci vám urychlí 6 předprogramovaných modelů letadel (jednoduchý cvičný motorový model, akrobat, hotliner, samokřídlo/delta, jednoduchý větroň, větroň se 4 servy v křídle), 5 šablon pro vrtulníky (Funcopter – s pevným kolektivem, s mechanickým mixováním, vrtulník CCPM s elektrickým pohonem, vrtulník CCPM se spalovacím motorem a vrtulník s flybarless systémem), po jedné šabloně pro auta, lodě a pásová vozidla.

Přiřazování ovladačů a mixových přepínačů usnadňuje funkce automatického přiřazování – ve chvíli, kdy chcete daný ovládací prvek „přidělit“, s ním stačí zahýbat. V roli mixového přepínače mohou sloužit i proporcionální ovladače – stačí jen nastavit bod, ve kterém má dojít k přepnutí mixové funkce. Nechybí ani logicky vázané přepínače („Magic Switch“) s nastavitelným zpožděním pro zapnutí a vypnutí, které mixovou funkci spustí až poté, co jsou splněny výchozí podmínky na až třech vstupech (např. určitá funkce se zapne jen tehdy, je-li plyn pod 20%, podvozek vysunutý a klapky nad 10%).

Programová menu jsou přehledně rozčleněná, plně využívají možností grafického displeje např. pro zobrazení průběhu křivek ovládaných funkcí nebo zobrazení výchylek serv v servomonitoru.

Vysílač je možno použít pro ovládání PC simulátoru – k tomu je ideální použít USB interface MULTIflight Stick – 2,4GHz přijímač integrovaný s USB interfejsem ve velikosti obvyklé USB klíčenky.

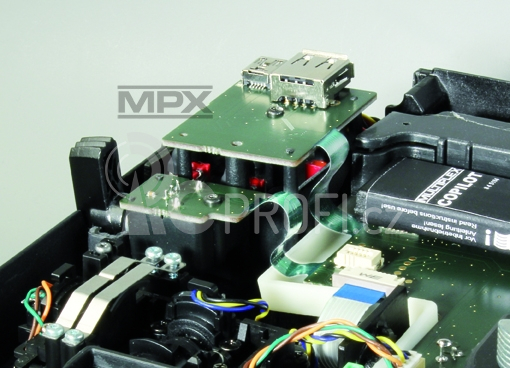

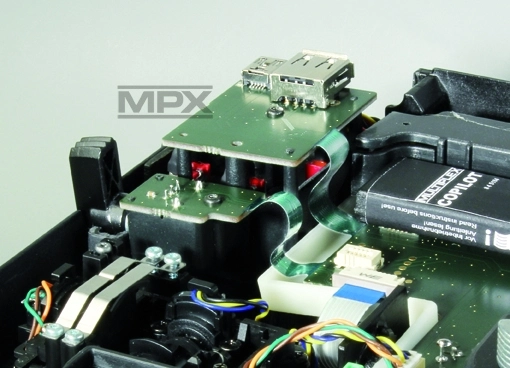

Provoz se dvojím řízením učitel-žák je bezdrátový, používající systém M-LINK. Pro roli učitelského vysílače je třeba PROFI TX vybavit doplňkovým vestavným modulem COPILOT (kat. č. 45184). PROFI TX může fungovat i jako žákovský – v roli učitelského vysílače je potom třeba použít jiný PROFI TX s modulem COPILOT nebo jiný vysílač s připojeným modulem Trainer Stick M-LINK (#45183).

Pro napájení vysílače slouží vestavěný LiFe akumulátor 4000 mAh zajišťující provozní dobu až 25 hodin. Nabíjecí automatika je součástí vysílače, napájí se prostřednictvím USB kabelu.

V základní výbavě vysílače je dodáván i hlasový výstup telemetrie Souffleur se sluchátkem.

Popis:

• Dodávána v módu: 1-4 (lze snadno měnit)
• šestnáctikanálový vysílač vhodný pro držení v ruce i umístění do pultu
• dva křížové ovladače uložené v dvojitých kuličkových ložiscích s nastavitelnou svislou rovinou pohybu
• digitální trimy se zobrazením polohy na displeji a zvukovou signalizací středové polohy
• 3D digitální ovladač pro programování
• dva otočné digitální ovladače pro nastavování parametrů mixů za letu
• USB nabíjecí konektor a PC/MAC interface
• výklopný LCD displej (programování, indikace napětí, stopky, zobrazení poloh trimů)
• 2 posuvné kanálové proporcionální ovladače s nastavitelnou zarážkou
• 2 otočné kanálové proporcionální ovladače
• 4 volně přiřaditelné přepínače (2 dvoupolohové a 2 třípolohové)
• 11 programovacích kláves
• akustická signalizace nízkého napájecího napětí
• akustická a optická signalizace předprogramovaných limitních stavů z telemetrie
• inteligentní systém řízení provozu napájecího akumulátoru se sledováním kapacity a zobrazením zbytkové doby provozu
• LED indikátor vysílání VF signálu
• VF díl M-LINK 2,4GHz s volitelnými dvěma rychlostmi přenosu a umožňující přenos telemetrie

Možnosti rozšíření vysílače

• až 12 dodatečných ovládacích prvků (6 již osazenoy): tlačítko, 2-polohový přepínač dlouhý nebo krátký, 3-polohový přepínač dlouhý nebo krátký, otočný proporcionální ovladač, digitální ovladač (pro nastavování parametrů za letu)
• dlouhé hlavice ovladačů s přepínači (2-polohový, 3-polohový, tlačítko)
• modul COPILOT pro roli učitelského vysílače v provozu učitel-žák
• hlasový výstup telemetrie Souffleur se sluchátkem

Programové funkce

• volitelný provoz s vysíláním nebo bez vysílání VF signálu
• paměť pro 200 modelů
• zadávání jména modelu
• 6 základních typů modelů (motorové modely, větroně, vrtulníky, auta, lodě, pásová vozidla)
• 3x stopky/časovač s akustickou signalizací
• celková provozní doba vysílače
• mazání dat (reset)
• kopírování paměti
• nastavení kontrastu displeje
• volné přiřazení kanálových ovladačů
• volné přiřazení výstupů (kanálů) přijímače
• 14 programových šablon (předprogramovaných modelů)
• nastavení režimu učitel-žák (přiřazení kanálů předávaných žákovi)
• prahová úroveň signalizace nízkého napětí
• volba jazyka programového menu (angličtina/němčina)
• volba přenosové rychlosti (Normal/Fast Response) pro M-LINK 2,4GHz
• zhasínání motoru
• blokování plynu
• nastavení průběhu výchylky serv v 5 bodech (kalibrace) ve všech kanálech
• obracení smyslu výchylek ve všech kanálech
• subtrim ve všech kanálech
• servotester
• grafický monitor výchylek serv
• nastavení velikosti výchylek (EPA) ve všech kanálech (grafické zobrazení)
• exponenciální průběh výchylek pro všechny kanály (grafické zobrazení)
• dvojí výchylky pro všechny kanály
• nastavení velikosti kroku trimů
• až 4 letové režimy s nezávisle nastavitelnými výchylkami serv, trimy a parametry mixů
• až 7 volně programovatelných komplexních mixů, každý až s 8 vstupy (řídícími funkcemi)
• fail-safe nouzové výchylky
• zobrazování telemetrických dat na displeji (M-LINK s telemetrickými přijímači „DR“)

Předprogramované mixy letadla

• komplexní a jednoduché mixy pro ovládání základních funkcí
• diferenciace křidélek
• mix křidélka-směrovka

Předprogramované mixy vrtulníky

• předvolba plynu (7-bodová křivka) s vypínatelným governorem, omezovačem plynu a nastavitelnou rychlostí odezvy
• předvolba kolektivu (7-bodová křivka)
• komplexní mix pro rotorovou hlavu s elektronicky mixovanými servy CCPM pro 3-4 serva s nastavitelným úhlem mezi servy (90-150°) pro optimální přizpůsobení všem systémům a nastavitelným virtuálním pootočením desky cykliky
• komplexní mix pro vyrovnávací rotor s nastavitelným nulovým bodem, offsetem a diferenciací
• ovládání gyroskopu.

RC souprava obsahuje:

• Vysílač PROFI TX16, osazeny 2 posuvné a 2 otočné ovladače, 2 digitální ovladače, 2 přepínače (2x 2-polohový, 2x 3-polohový.)
• Vysílačový akumulátor LiFe 4000 mAh
• Telemetrický přijímač RX-16-DR PRO M-LINK 2,4GHz
• USB kabel
• Hlasový výstup telemetrie Souffleur
• Sluchátko pro Souffleur
