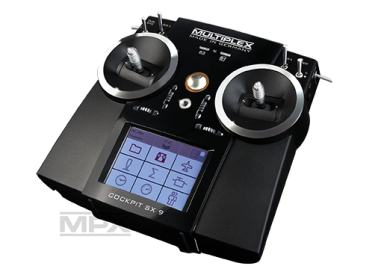

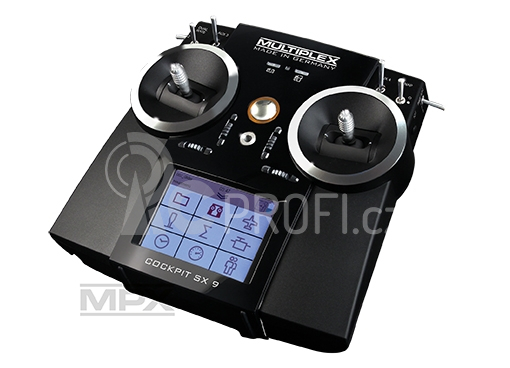

25161 COCKPIT SX 9 sada

Devítikanálová počítačová RC souprava volně navazující na osvědčené vysílače COCKPIT SX pro pokročilé rekreační piloty ale i začátečníky, kteří dávají přednost zařízením s větší perspektivou do budoucna. Nový COCKPIT SX má barevný dotykový displej sloužící pro veškeré programování a obsluhu vysílače, mechanismy křížových ovladačů uložené ve 4 kuličkových ložiscích převzaté od prémiové řady vysílačů MULTIPLEX PROFI TX, integrovaný hlasový výstup telemetrie s reproduktorem a zásuvkou pro sluchátko, velkou paměť modelů na SD kartě a hlavně promyšlené programové vybavení s inteligentním Asistentem, se kterým je programování nového modelu skutečně hračka! A navíc, COCKPIT SX byl 100% vyvinut a vyrábí se v Německu - a od aktuální verze 1.20 má také programové menu v češtině.

Vysílač nabízí provoz ve dvou režimech s různou přenosovou rychlostí: v režimu Normal s opakovací rychlostí („frame rate“) 21 ms vhodném pro provoz s analogovými i digitálními servy nebo v super rychlém režimu Fast Response“ s opakovací rychlostí 14 ms, který vám ve spojení s digitálními servy nabídne opravdu bleskurychlou odezvu. Oba režimy vysílání přitom umožňují přenos telemetrie; telemetrické údaje jsou zobrazovány na displeji vysílače.

Stejně jako jeho předchůdci, používá vysílač COCKPIT SX unikátní systém programování MULTIPLEX s komplexními mixy pro každé servo/kanál vysílače. Zatímco u vysílačů ostatních značek je počet mixů "mírou inteligence", u MULTIPLEXu má vysílač v zásadě jenom tolik mixů, kolik je v modelu serv nebo jiným způsobem ovládaných funkcí. Zato tyto mixy jsou mnohem chytřejší. Každý mix ovládá pohyb daného serva v úplnosti - tj. v reakci na všechny ovladače, které mají jeho pohyb ovlivňovat. Řídících funkcí (vstupů) mixu může být až 5. Např. křidélko větroně může být reagovat na pohyb ovladače křidélek (primární funkce s nastavitelnou diferenciací), ovladače klapek (=mix klapky-křidélka), ovladače aerodynamické brzdy - spoleru (= butterfly mix), ovladače výškovky (= mix výškovka-flaperony, "kopané klapky") a navíc můžete nastavit „offset“ – pevnou odchylku serva od neutrálu. Různým nastavením offsetu pro jednotlivé letové režimy se bude křidélko vychylovat do určité pevně nastavené polohy nahoru nebo dolů pro změnu zakřivení profilu zaručující vyšší vztlak pro kroužení v termice nebo vyšší pronikavost pro rychlé vyhledání dalšího stoupavého proudu. Podobně je tomu u klapek (vstup ovladač klapek, křidélka, výškovka, spoiler, offset) nebo výškovky (ovladač výškovky, klapky, spoiler, plyn). Tento systém je velmi výhodný a pohodlný při nastavování modelu – prostě berete jedno servo za druhým a nastavujete jejich reakci na jednotlivé ovladače na vysílači (např. levé křidélko +10 mm nahoru a 5 mm dolů v roli křidélka ve všech letových režimech, offset 2 mm nahoru pro zvýšení pronikavosti v jednom letovém režimu, offset 3 mm dolů pro zvýšení vztlaku v dalším režimu, 15 mm nahoru při plném vychýlení ovladače spoileru), aniž byste se starali o „zbytek“ modelu. A také se nemusíte bát, že se vám po hodině programování „pohádá“ kombinace několika mixů, jako se to stává u RC souprav jiných značek. Pokud chcete např. ovládat výškovku 2 servy, není k tomu zvláštní mix, jako u jiných značek vysílačů, ale funkci výškovky prostě přiřadíte 2 kanálům vysílače. Jiný příklad je butterfly mix – ten tu není jako takový, ale zrealizujete jej postupně nastavením odezvy serv křidélek, klapek a výškovky na ovladač spoileru.

Pro modely vrtulníků je k dispozici sada předprogramovaných mixů dovolující obsáhnout základní typy ovládání rotorové hlavy pro flybarless systémy, elektronicky mixovamé CCPM i s mechanickým mixováním.

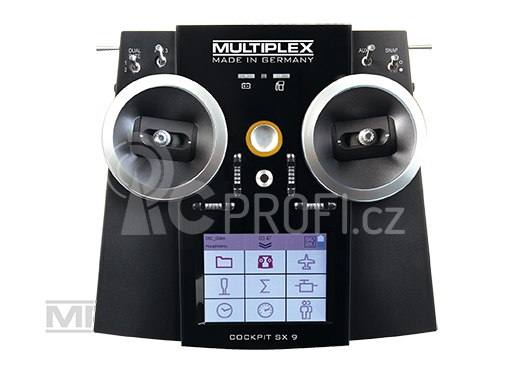

"Uživatelské rozhraní" tvoří barevný grafický dotykový LCD displej, pro jeho ovládání je s vysílačem dodáván praktický stylus. Displej je podsvícený, s automatickou regulací jasu. Programová menu jsou přehledně rozčleněná, plně využívají možností grafického displeje např. pro zobrazení průběhu křivek ovládaných funkcí nebo zobrazení výchylek serv v servomonitoru.

Vědom si paradoxního pravidla: "VELKÉ možnosti programování přinášejí také nutnost HODNĚ programovat", MULTIPLEX přichází s konceptem "programových šablon", souborů předprogramovaných funkcí usnadňujících nastavování modelů letadel i vrtulníků. Práci vám urychlí 4 předprogramované modely letadel (jednoduchý cvičný motorový model, akrobat, větroň s až 6 servy v křídle, samokřídlo/delta) a 1 vrtulník a 1 multikoptéra.

Ale to není všechno, při vytváření nového modelu se můžete spolehnout na programového „Průvodce“, který vás provede krok za krokem nastavováním všech parametrů – od úvodní volby typu modelu a konfigurace ovládacích ploch, přes nastavování mixů a velikostí výchylek až po časomíru (2 nezávislé s volitelným způsobem spouštění – např. přepínačem, ovladačem plynu atd.) a nastavení přenosu telemetrických dat a hlasového výstupu telemetrie.

Pro ovládání modelu slouží dvojice přesných křížových ovladačů s jednoduše nastavitelnou silou neutralizačních pružin a aretační pružiny plynu (skoková aretace se západkou pro letadla nebo plynulá s třecí pružinou pro vrtulníky). Mód křížových ovladačů (1...4) můžete libovolně volit; aretaci plynu a sílu neutralizačních pružin lze nastavovat, aniž byste museli vysílač otvírat. Křížové ovladače doplňují dva otočnéné proporcionální ovladače na zadní straně vysílače, šest přepínačů (3 třípolohové a 3 dvoupolohové) a dvě tlačítka. Přiřazení kanálových a mixových přepínačů (kromě spouštění časomíry) a přepínačů letových režimů je pevně dáno, přiřazení kanálů vysílače je volné.

Trimy jsou digitální s akusticky signalizovanou středovou polohou a grafickým zobrazením polohy na displeji. Jejich polohy se ukládají do paměti nezávisle pro každý letový režim.

Vysílač je na zadní straně vybaven zásuvkou mini USB, která umožňuje s pomocí příslušných kabelů nabíjení vysílačových akumulátorů, ovládání PC simulátoru nebo přenos dat do/z počítače (vestavěná SD karta se po připojení k PC objeví jako další „drive“) a aktualizaci softwaru. Vedle USB zásuvky je umístěna zásuvka jack 3,5 mm pro sluchátko hlasového výstupu telemetrie a také torx klička pro nastavování aretace plynu a síly neutralizačních pružin.

Vysílač je napájen z vestavěného LiFe akumulátoru 3,3 V 4000 mAh, který zaručuje dobu provozu až 24 hodin. Akumulátor můžete nabíjet pomocí USB kabelu z počítače nebo ze síťového popř. 12 V adaptéru MULTIPLEX.

Popis:

• Dodávána v módu: 1-4 (lze snadno měnit bez nutnosti otvírat vysílač)
• devítikanálový vysílač vhodný pro držení v ruce
• dva přesné křížové ovladače uložené v kuličkových ložiscích
• digitální trimy se zvukovou signalizací středové polohy a grafickou indikací na displeji
• mini USB zásuvka nabíjecí konektor/PC interface
• barevný dotykový LCD displej (programování, indikace napětí, stopky, zobrazení telemetrie)
• 2 otočné kanálové ovladače
• 6 přepínačů (3 dvoupolohové a 3 třípolohové)
• 2 tlačítka
• akustická signalizace nízkého napájecího napětí
• inteligentní systém řízení provozu a nabíjení napájecího akumulátoru
• LED indikátor vysílání VF signálu
• přenosový systém M-LINK 2,4GHz umožňující přenos telemetrie

Programové funkce

• paměť pro 200 modelů na SD kartě
• přepínatelný jazyk programového menu (angličtina, němčina, francouzština, čeština, italština, španělština)
• zadávání jména modelu
• 4 základní typy modelů (motorové modely, větroně, vrtulníky a multikoptéry)
• 2x stopky/časovač s akustickou signalizací
• mazání dat (reset)
• kopírování paměti
• snadné zálohování paměti modelů na PC
• 6 programových šablon (předprogramovaných modelů)
• nastavení režimu učitel-žák
• volba jazyka programového menu (angličtina/němčina/francouzština/čeština/italština/španělština)
• volba přenosové rychlosti (Normal/Fast Response) pro M-LINK 2,4GHz
• uzamčení ovladače plynu stiskem tlačítka.
• nastavení průběhu výchylky serv ve 3 bodech ve všech kanálech (odpovídá funkcím nastavení velikosti výchylek EPA, obracení smyslu výchylek a subtrim u jiných značek vysílačů)
• grafický monitor výchylek serv
• nastavení velikosti výchylek (EPA) ve všech kanálech (grafické zobrazení)
• exponenciální průběh výchylek pro všechny kanály (grafické zobrazení)
• dvojí výchylky pro všechny kanály
• až 4 letové režimy s nezávisle nastavitelnými dvojími a exponenciálními výchylkami serv, trimy a mnoha parametry mixů
• Nové ve verzi 1.20: 8 volně programovatelných mixů (4x "Kontrol Mix" - mixuje ovladače mezi sebou např. pro přepínání knyplu plynu do funkce ovládání plynu nebo butterfly brzdy za letu nebo pro přidání dalšího vstupu do komplexního mixu/ 4x Servo Mix - mixuje ovladače a výstupy mixů přímo na výstup pro zvolené servo např. pro řetězení mixů pro složité ovládací funkce pro makety letadel, aut, lodí apod.)
• fail-safe nouzové výchylky
• zobrazování telemetrických dat na displeji (M-LINK s telemetrickými přijímači „DR“)
• hlasový výstup telemetrie s nastavitelnou hlasitostí (zvlášť je nastavitelná hlasitost signalizace varia a hlasových zpráv) a opakovací frekvencí hlášení

Předprogramované mixy letadla

• 3 letové režimy
• komplexní mixy pro ovládání základních funkcí (křidélka, směrovka, výškovka, motýlkové ocasní plochy, samokřídla, klapky, spoiler atd.)
• mix křidélka-směrovka

Předprogramované mixy vrtulníky

• 4 letové režimy
• mixy pro ovládání základních funkcí (klonění, klopení, bočení, kolektiv, plyn, gyro atd.)
• mixy pro rotorovou hlavu s elektronicky mixovanými servy (CCPM 3-bodová 120°) nebo 90° pro flybarless systémy nebo modely s mechanickým mixováním
• předvolba plynu (9-bodová křivka).
• předvolba kolektivu (9-bodová křivka)
• proporcionální omezovač plynu

RC souprava obsahuje:

• Vysílač COCKPIT SX9 s vestavěným vysílačovým akumulátorem LiFe 3,3 V 4000 mAh
• Devítikanálový telemetrický přijímač RX-9-DR M-LINK 2,4GHz
• USB kabel (USB 2.0/USB mini 5-pin)
• Odnímatelné oko pro středový popruh
